Диспетчер макросов — пользовательский интерфейс, предназначенный для следующих операций:
- Выбор команды, запускающей среду Revit Macro IDE, в которой можно добавлять, редактировать, компоновать и отлаживать пользовательские макросы.
- Выполнение ранее скомпонованного макроса из списка, отсортированного по категориям.

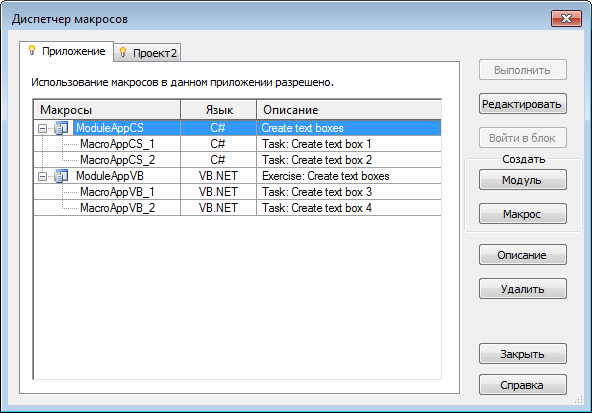

Ниже показано окно Диспетчера макросов.
Вкладки соответствуют области действия или уровню макроса.
- Вкладка "Приложение". На вкладке "Приложение" содержится список модулей макросов, доступных для всех открытых проектов Revit в текущем экземпляре приложения Revit. Эта вкладка, обозначенная значком
, всегда находится на первом месте слева и всегда активна. Она всегда доступна, когда проекты открыты. Прим.: При отправке файла RVT пользователю, работающему на другом компьютере, макросы уровня приложения не будут доступны. - Вкладка активного документа. Вкладка активного документа соответствует проекту, который в данный момент активен в Revit. В этом случае проект может содержать или не содержать внедренные макросы. Данная вкладка носит имя активного проекта (в данном случае Project1) и обозначена значком . При отсутствии открытых проектов эта вкладка не отображается.
- Вкладки неактивных документов. Вкладки неактивных документов представляют открытые проекты, содержащим внедренные макросы (см. ниже). Такая вкладка носит имя проекта (в данном случае Project2 и Project3).
Перечисленные вкладки используются для добавления, изменения, компоновки (построения) и редактирования модулей и макросов.
Макросы и модули
Модули служат для организации макросов в группы. Входящие в модуль макросы могут выполняться независимо или использовать общий текст программы либо утилиты. В Диспетчере макросов макросы и модули упорядочены следующим образом (макросы находятся внутри соответствующих родительских модулей).
Макросы, входящие в модуль, рассматриваются и компонуются вместе. Значки модулей также показывают текущее состояние модуля.
| Значок | Состояние макроса |
|---|---|
 |
Модуль успешно скомпонован, включен и загружен. Такой модуль готов к запуску. |
 |
Модуль редактировался, однако не был скомпонован. |
 |
Модуль отключен. |
 |
Модуль не удалось скомпоновать. |
 |
Модуль не удалось загрузить. |
 |
Модуль поврежден. |
Модули уровня приложения и уровня документа
По существу, макросы на уровне приложения разрабатываются для использования в любом документе практически в любом сеансе Revit. Кроме того, для их выполнения не требуется наличие открытого проекта Revit. Это обеспечивает следующие возможности:
- адаптация пользовательского интерфейса Revit;
- добавление инструментов в Revit;
- внесение в документы изменений при их открытии;
- открытие документов в пакетном режиме;
- применение к новым документам новых стандартов или настроек.
Если требуется реализация какой-либо из перечисленных возможностей, рекомендуется создавать макросы уровня приложения, которые будут инициировать необходимые транзакции.
Макросы уровня документа разрабатываются для конкретного проекта и сохраняются в проекте Revit.
Языки реализации макросов Revit
Для создания макросов в Revit используется один из языков реализации: C#, VB.NET, Ruby или Python. Выбранный язык определяет тип шаблона исходного кода, создаваемого и редактируемого в среде макросов Revit IDE.
Местоположение файлов проектов макросов
Чтобы при работе в среде макросов Revit IDE макросы отображались в организованном по категориям списке Диспетчера макросов, их следует сохранить и собрать. Прежде чем рассмотреть пример исходного кода, загружаемого в среду макросов Revit IDE, рассмотрим вопрос о том, в какой папке на компьютере находятся файлы проектов макросов.
Проекты макросов на уровне приложения и документа хранятся во вложенной папке в каталоге установки Revit:
Windows 7 и Windows 8: %ALLUSERSPROFILE%\Autodesk\<имя и версия программы>\Macros\<версия>\<продукт>\AppHookup
Проекты макросов уровня документа хранятся в файле RVT. При открытии связанного проекта RVT любой скомпонованный и сохраненный макрос временно сохраняется на диске. Файлы макросов на уровне документа удаляются с локального компьютера при закрытии соответствующего документа проекта Revit (.rvt).
Теперь, после ознакомления с инструментарием и общей процедурой, перейдем к отдельным задачам.
