В разделе "Размещение" инструмента "Аннотации к балкам" можно указать, какие балки требуется снабдить аннотациями (все балки на виде или только отдельные балки). На инструменте "Аннотации к балкам" отображается уведомление о том, что в Revit не выполняется замена существующих марок.
Для размещения новых аннотаций и удаления существующих марок на балках в текущем файле выберите "Удалить существующие марки и высотные отметки для балок". С балок в текущем файле удаляются все марки и высотные отметки и вместо них размещаются марки и высотные отметки, заданные с помощью инструмента "Аннотации к балкам". Если этот флажок снят, аннотации не размещаются на балках с существующими марками.
Маркировка балок в связанных моделях
- Размещение аннотаций для всех балок
Для балок, для которых в связанных моделях уже добавлены марки, будут отображаться новые аннотации, а также аннотации из связанного файла.
- Размещение аннотаций только для балок в основном файле
Для балок в связанной модели аннотации будут отображаться в связанном файле, и метки с новыми аннотациями не будут добавлены.
Параметры·размещения

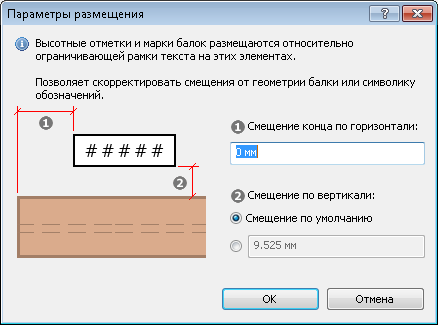

Нажмите кнопку "Параметры" для открытия диалогового окна "Параметры размещения" и настройте смещение марок и высотные отметки относительно балок.
Значения, введенные в полях "Смещение конца по горизонтали" и "Смещение по вертикали", определяют расстояние от марок и высотных отметок до точек их прикрепления (см. раздел Семейства марок несущих каркасов) с указанным измерением. Эти значения отражают масштаб чертежа; по умолчанию смещение по горизонтали составляет 0 дюймов, а смещение по вертикали — 3/8 дюйма.
