- При задании формы стены, расположенной на виде в плане не горизонтально и не вертикально, перед построением эскиза на виде фасада следует нарисовать разрез параллельно стене. Отображается диалоговое окно "Переход на другой вид". В качестве самого оптимального вида Revit предлагает разрез.
- При редактировании вертикального профиля стены, прикрепленной к другому элементу, временно восстанавливается первоначальная форма и высота стены. Например, высота профиля стены, присоединенной к крыше, будет соответствовать высоте профиля до присоединения. При этом может оказаться, что стена не доходит по высоте до того места, где прикладывается профиль. Для изменения значения неприсоединенной высоты щелкните на палитре свойств.
При редактировании профиля фасада следует иметь в виду, что после завершения работы с эскизом верх и низ стены будут присоединены к другим элементам только в тех местах, где эскизные линии совмещены с базовыми плоскостями.

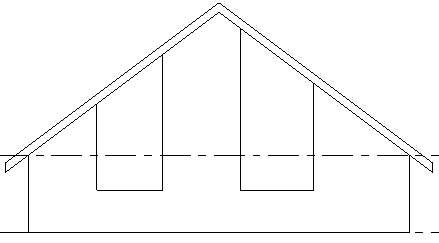

Пример эскиза профиля. Обратите внимание на то, что верхние эскизные линии совпадают с опорными плоскостями.

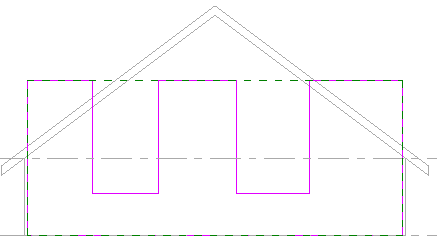

Готовая стена, прикрепленная к крыше. Несовпадающие горизонтальные линии из эскиза не прикреплены.
