Функция автоопределения автоматически корректирует аналитическую модель при создании следующих несущих элементов в рамках проекта:
- Балки

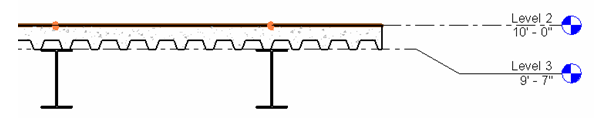

В процессе создания соответствующие плоскости проекций балки на перекрытие приводятся в соответствие с вертикальной проекцией балки при установке значение "Автоопределение" для вертикальной проекции балки (параметры "Аналитическая модель"), как показано на иллюстрации:
- Колонны

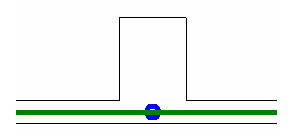

В процессе создания функция автоопределения помещает аналитическую модель колонны и стен в одну и ту же плоскость.
- Несущие перекрытия и стены

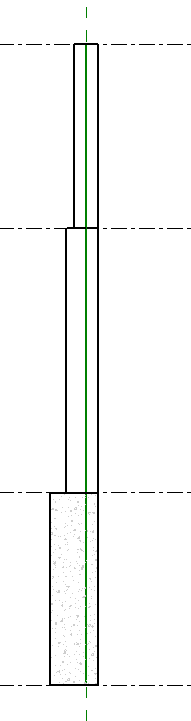

В процессе создания функция автоопределения выравнивает вертикальную и горизонтальную аналитические плоскости проекций стен, несмотря на различия в толщине стен или расположении плоскостей проекций.

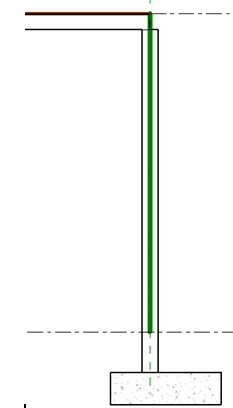

При соединении стены и перекрытия верхняя или нижняя плоскость аналитической модели стены будет совпадать с аналитической моделью перекрытия.
Если часть стены выступает за крышу (обычно ее называют парапетом), можно задать, что часть нагружаемой аналитической модели стены, выходящая за уровень элементов каркаса, не учитывается.

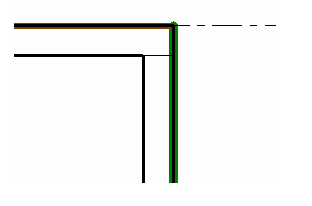

Если аналитическая кромка перекрытия совпадает с аналитической моделью балки или стены, наружная поверхность стены может быть определена в качестве аналитической плоскости проекций. Также ее можно обрезать по аналитической/физической модели перекрытия, как показано на следующей иллюстрации:
