Нанесение уклонов в точке

1. Выберите вкладку "Аннотации"панель "Размеры"("Уклон в точке").
2. В списке "Выбор типа" укажите тип размещаемого уклона в точке.
3. (Не обязательно) Измените следующие значения на панели параметров.
   1. Для параметра "Представление уклона" (включенного на видах фасада и разреза) выберите "Стрелка" или "Треугольник".
   2. Введите значение параметра "Смещение от опорного элемента".

      Это значение определяет перемещение уклона в точке ближе к опорному элементу или дальше от него.

4. Щелкните ребро или наклонную поверхность, где требуется разместить уклон в точке.
5. Щелчком мыши разместите уклон в точке (выше или ниже ребра или наклонной поверхности).

   При наведении курсора на какой-либо элемент, на котором можно проставить уклон в точке, в области рисования отображается величина уклона.




   Уклон в точке, выбранный в области рисования

6. При размещении уклона в точке можно также сделать следующее:
   • Щелкнуть на стрелках разворота (), чтобы изменить направление уклона в точке на обратное.
   • Предусмотрено два представления уклона в точке: стрелка и треугольник. Оба представления содержат одну и ту же информацию, отображаемую разными способами. Треугольник не используется на планах.

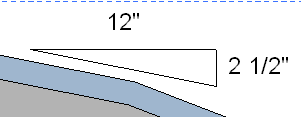

     Уклон в точке, представленный треугольником

7. Для завершения дважды нажмите клавишу Esc.
