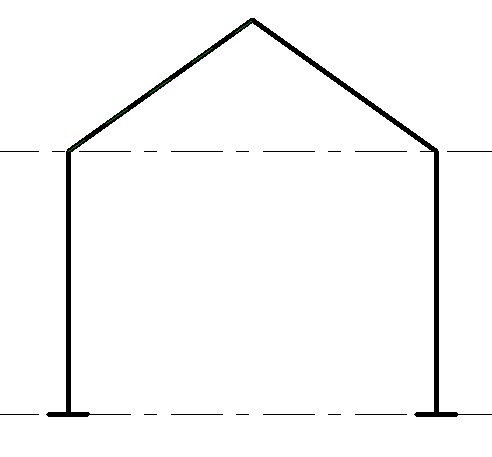

В данном примере используется наклонный каркас, как показано на иллюстрации.
Задание рабочей плоскости
Добавление линейной нагрузки к наклонному элементу с использованием текущей рабочей плоскости
Добавление линейной нагрузки, перпендикулярной к вертикальному элементу каркаса, с использованием команды "Линейная нагрузка с основой"
- Выберите вкладку "Конструкция"
панель "Рабочая плоскость"
"Опорная плоскость". - Прорисуйте показанную опорную плоскость.
- Выберите вкладку "Конструкция"панель "Рабочая плоскость"
"Установить". - В диалоговом окне "Рабочая плоскость" нажмите "Выбрать плоскость".
- В области рисования выберите опорную плоскость. Теперь рабочая плоскость задана под углом к наклонному элементу каркаса.
- Выберите вкладку "Анализ"панель "Нагрузки"
"Нагрузки". - Выберите вкладку "Изменить | Размещение нагрузок"панель "Нагрузки"
"Линейная нагрузка". - На панели свойств выберите значение параметра "Вариант нагружений". Для получения дополнительной информации о вариантах нагружений см. раздел Добавление варианта нагружений или типа нагрузки.
- В качестве значения параметра "Ориентировать" выберите "Рабочая плоскость".
- Прорисуйте линейную нагрузку, выполняя следующие операции:
- Выберите конечную точку элемента, находящуюся в основании уклона.
- Выберите конечную точку элемента, находящуюся на верху уклона.
- Выберите вкладку "Конструкция"панель "Рабочая плоскость""Установить".
- В диалоговом окне "Рабочая плоскость" нажмите "Выбрать плоскость".
- Выберите новую опорную плоскость.
- Выберите вкладку "Анализ"панель "Нагрузки" "Нагрузки".
- Выберите вкладку "Изменить | Размещение нагрузок"панель "Нагрузки"
"Распределенная нагрузка по линии элемента". - На панели свойств выберите значение параметра "Вариант нагружений". Для получения дополнительной информации о вариантах нагружений см. раздел Добавление варианта нагружений или типа нагрузки.
- Выберите значение параметра "Ориентировать".
- Выберите вертикальный элемент.
Добавляется линейная нагрузка, перпендикулярная к вертикальному элементу, в направлении положительной ветви оси х. Она создается с использованием рабочей плоскости основы.
