Вырезание проемов в перекрытиях, крышах и потолках

Эта процедура позволяет вырезать проем в крыше, полу или потолке (например, для размещения дымовой трубы). Можно вырезать проемы в гранях этих элементов, а можно выбрать элемент в целом и создать вертикальный проем.

1. Нажмите кнопку "По граням" или "По вертикали".

   Путь поиска:

   • Вкладка "Архитектура"панель "Проем"
   • Вкладка "Конструкция"панель "Проем"

   Если требуется вырезать проем, перпендикулярный грани, выберите режим "По грани". Если требуется вырезать проем, перпендикулярный уровню, выберите режим "По вертикали".

2. Если выбран вариант "По грани", выберите грань пола, потолка или крыши. Если выбран вариант "Вертикальный", выберите весь элемент.

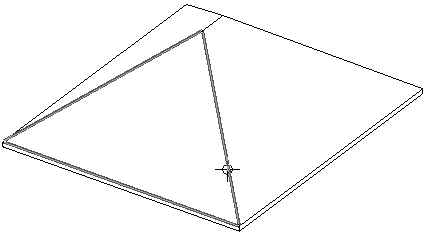

   Выбор грани для перпендикулярного вырезания



   Выбор элемента для вертикального вырезания



   Revit переходит в режим эскиза, в котором можно построить проем любой формы. Дополнительные сведения о командах построения эскизов приведены в разделе Эскизы.

3. Выберите "Завершить проем".
