При построении короба программа Revit автоматически добавляет соединительные детали (фитинги). Для добавления соединительных деталей коробов к существующему сегменту или участку короба вручную используется следующая процедура.
- Выберите вкладку "Системы"
панель "Электротехника"
"Соединительные детали каналов". - В списке Выбор типа выберите тип соединительных деталей каналов, которые требуется разместить. Совет: На панели параметров можно повернуть соединительную деталь при ее размещении.

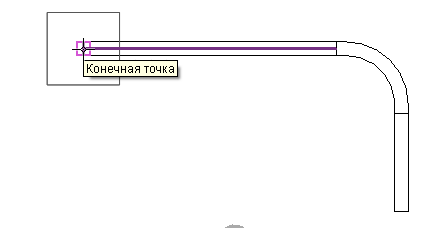

- В области рисования щелкните конечную точку короба, в которой требуется разместить соединительную деталь.
- Для завершения процедуры нажмите "Изменить".
