Создание вида непрямоугольного фрагмента

  1. Выберите в проекте вкладку "Вид"панель "Создание" раскрывающийся список "Фрагмент" ("Эскиз").
  2. В списке Выбор типа выберите тип создаваемого фрагмента: детализирующий фрагмент или уточняющий фрагмент (вид фрагмента совпадает с типом исходного вида).

    См. раздел Типы фрагментов.

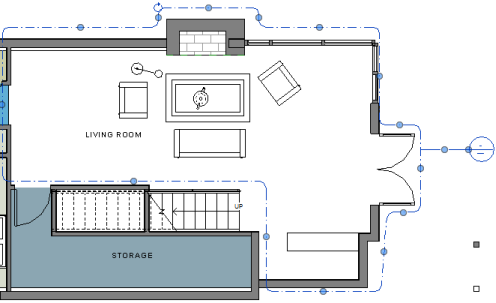

  3. Для построения эскиза вида фрагмента используйте инструменты на панелях "Редактирование" и "Рисование".

    См. раздел Создание эскизов.

  4. По завершении внесения изменений выберите "Выход из режима редактирования".
    Прим.: Если требуется восстановить отредактированный фрагмент до прямоугольной формы, выберите его и нажмите кнопку "Редактировать изменения" | вкладка <тип вида> панель "Режим" "Восстановить подрезку".

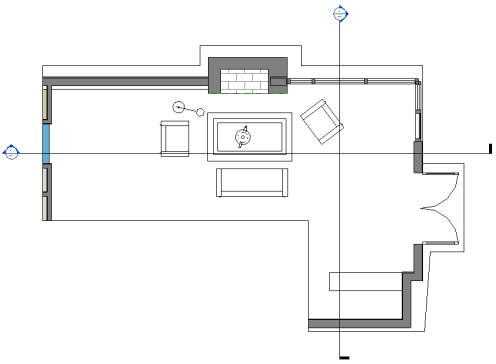

  5. Для просмотра вида фрагмента дважды щелкните заголовок фрагмента .

    Вид фрагмента отображается в области рисования.
