Добавление ребра к форме

1. Выберите форму.
2. Выберите вкладку "Изменение | Элемент формы"панель "Элемент формы" "Добавить кромку"
3. Наведите курсор на форму, чтобы вывести изображение предварительного просмотра данного ребра, и щелкните мышью, чтобы добавить это ребро.

   Ребро отображается на форме по периметру ее профиля и параллельно осевой линии траектории выдавливания.


4. Выберите кромку.

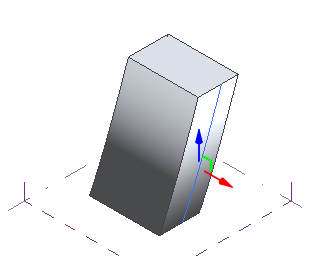

   Появляется доступ к 3D управляющим элементам.

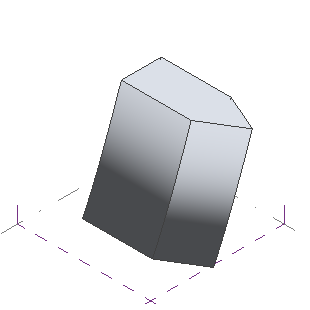

5. Для работы с кромкой выберите 3D управляющую стрелку. Геометрия формы изменяется.

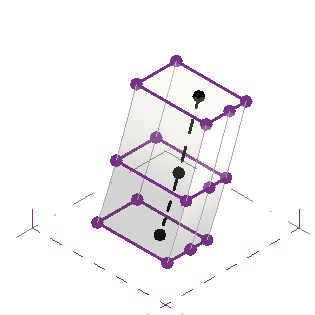

   Прим.: Кромки создаются параллельно центру профиля формы, которая проходит перпендикулярно плоскости, на которой она была начерчена. Для просмотра и определения осевой линии просмотрите форму в Режиме просвечивания. Для добавления кромки в верхней части формы создайте форму на вертикальной опорной плоскости.

Удаление кромки из формы

1. Выберите вкладку "Изменение"панель "Выбор" "Изменить"
2. Выберите кромку.
3. Нажмите клавишу Delete.
