- Построить многослойную стену и разместить в ней вставку.
- На панели управления видом щелкните на значке
("Уровень детализации") и выберите уровень "Высокий", обеспечивающий отображение слоев стены.
- Выберите стену и на палитре свойств щелкните на значке
("Изменить тип"). - Для параметра "Огибание в местах вставки элементов" выберите "Оба слоя".
- Нажмите "ОК".
- Выберите вкладку "Аннотации"панель "Размеры"
("Параллельные"). - На панели параметров установите флажок "Границы сердцевины".
- Выберите наружную границу сердцевины в качестве опорной точки для размера.

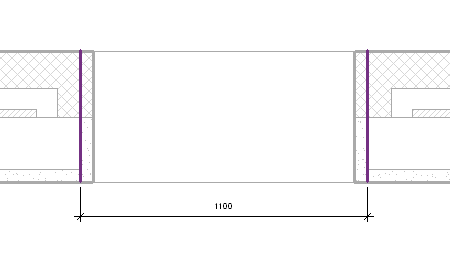

Опорные элементы размеров для перпендикулярной вставки

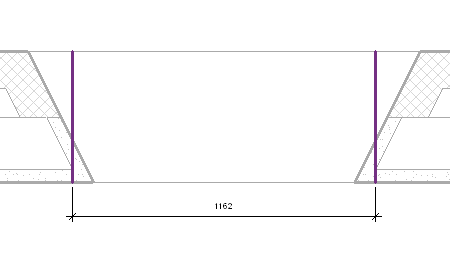

Опорные элементы размеров для неперпендикулярной вставки
