Фрагмент плана

С помощью инструмента "Фрагмент плана" можно задать фрагмент вида в плане, имеющий секущий диапазон, отличающийся от общего вида. Фрагменты планов бывают полезны для создания разноуровневых планов и для отображения вставок выше или ниже секущей плоскости. Фрагменты планов являются замкнутыми эскизами и не могут перекрываться. но могут иметь общие кромки.

Пример

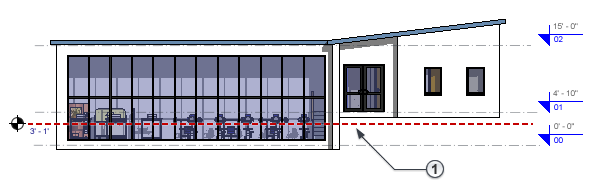

Секущая плоскость для фрагмента плана на виде фасада

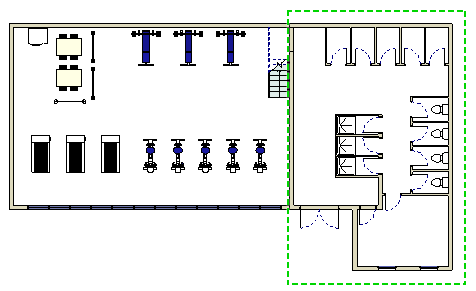

Фрагмент плана на виде плана этажа

Параметры фрагментов планов зависят от вида. Фрагменты планов можно копировать и вставлять на этот же или другой вид. При копировании фрагмента плана на другой вид сохраняются настройки секущего диапазона вида, на котором этот фрагмент был создан.

Фрагменты планов можно экспортировать и выводить на печать, только если включено их отображение на виде.
