Термины Revit

Большинство терминов, используемых для определения объектов в Revit, являются общепринятыми стандартными терминами отрасли. Однако некоторые термины в Revit являются уникальными. Для эффективной работы с программой необходимо иметь представление о следующих терминах.

Проект

Проект в Revit представляет собой отдельную базу данных, содержащую информацию по вашему проекту, т.е. информационную модель здания. Файл проекта содержит полное описание модели здания, от геометрии до строительной документации. Эта информация включает в себя компоненты, используемые для проектирования модели, виды и чертежи. Используя один файл проекта, Revit позволяет с легкостью изменять конструкцию и отражать изменения во всех связанных разделах (планы, фасады, разрезы, спецификации и т. д.). Кроме того, наличие всего лишь одного файла упрощает управление проектом.

Уровень

Уровнями называются бесконечные горизонтальные плоскости, которые служат для координации привязываемых к уровням элементов, таких как крыши, перекрытия и потолки. Чаще всего уровни используются для задания высоты элемента в здании. Уровень можно создать для любого этажа или другого элемента здания, например для второго этажа, верхней грани стены или подошвы фундамента. Для размещения уровней необходимо, чтобы текущим был разрез или фасад.

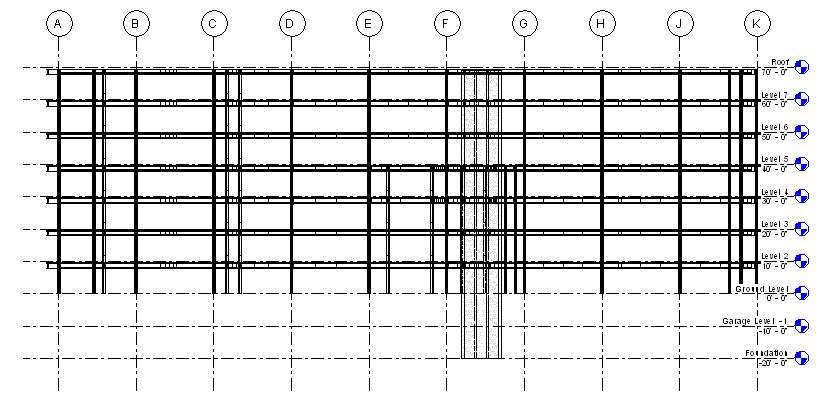

Уровни в Revit Architecture

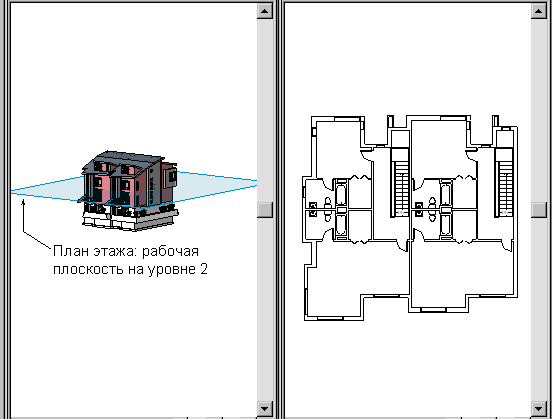

На следующей иллюстрации изображена рабочая плоскость уровня 2, которая рассекает 3D вид и соответствующий план этажа.

Уровни в Revit Structure

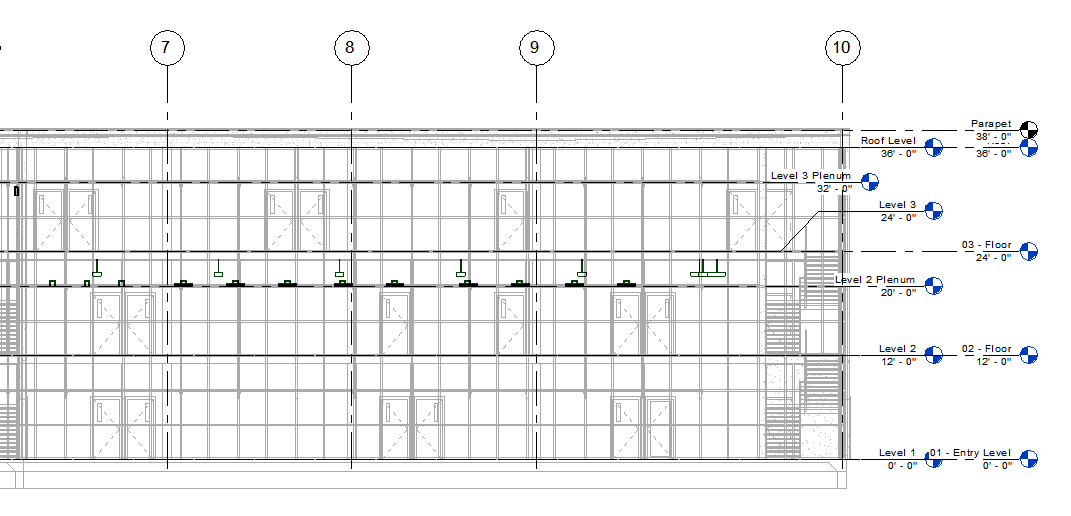

Уровни в Revit MEP

Элемент

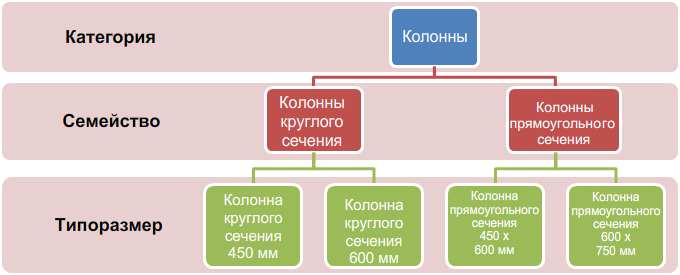

В процессе создания проекта в конструкцию добавляются параметрические элементы здания. В Revit элементы классифицируются по категориям, семействам и типоразмерам.

Категория

Категория — это группа элементов, используемых при создании модели конструкции здания или при оформлении документации к ней.

Примеры

• Категории элементов модели: стены, балки

Категории элементов модели: стены, балки

Категории элементов модели: механическое оборудование, воздухораспределители
• Категории элементов аннотаций: марки и текстовые примечания

Семейство

Семейства представляют собой классы элементов в рамках категории. В семействе объединяются элементы с общим набором параметров (свойств), одинаковые по их роли в модели и схожие по графическому представлению. Элементы в семействе могут различаться по значениям параметров, но сами параметры — их имена и назначение — остаются неизменными.

Примеры

• Филенчатые двери могут рассматриваться как одно семейство, несмотря на то что конкретные двери, составляющие это семейство, могут иметь разные размеры и изготавливаться из разных материалов.

Ферма может рассматриваться как одно семейство, несмотря на то что поперечные опорные элементы, составляющие семейство, могут иметь разные размеры и изготавливаться из разных материалов.

Осветительный прибор может рассматриваться как одно семейство, несмотря на то что подвесные светильники, составляющие семейство, могут иметь разные размеры и изготавливаться из разных материалов.

В Revit используются следующие виды семейств:

• Загружаемые семейства можно загружать в проекты и создавать их из шаблонов семейств. Для семейства можно задать набор свойств и графическое представление.
• Загрузка или создание системных семейств в виде отдельных файлов невозможны.
  • Системные семейства в Revit имеют стандартный набор свойств и графическое представление.
  • Имеющиеся в системных семействах стандартные элементы можно использовать для создания новых элементов, принадлежащих тому же самому семейству. Например, в системе предопределено поведение уровня. Однако можно создать различные типы уровней с различной структурой.
  • Системные семейства можно переносить из одного проекта в другой.

  Примеры

  • Стены, размеры, потолки, крыши, перекрытия и уровни

  Перекрытия, размеры, крыши и уровни

  Воздуховоды, трубы и провода
• Контекстные семейства позволяют определять элементы, создаваемые для конкретного проекта. Контекстные элементы рекомендуется создавать, когда в проекте необходима уникальная геометрия, которую не предполагается использовать повторно, или геометрия, которая должна быть связана (одной или несколькими связями) с другой геометрией в проекте.

  Поскольку контекстные элементы предназначены для ограниченного использования в проекте, каждое контекстное семейство содержит только один типоразмер. В проектах можно создавать несколько контекстных семейств и размещать копии одного и того же контекстного элемента. В отличие от системных и стандартных систем компонентов, для контекстных семейств невозможно создать несколько типоразмеров путем копирования существующего типоразмера.

Типоразмер

Каждое семейство может содержать несколько типоразмеров. Типоразмер может соответствовать конкретному размеру элементов семейства, например, 30 x 42 дюйма или формат A0 для основной надписи. Типом может также быть стиль: например, стиль по умолчанию для линейных или угловых размеров.

Экземпляр

Экземпляры — это реальные объекты (отдельные элементы), размещаемые в проекты и характеризующиеся определенным местоположением в здании (экземпляры модели) или на листе чертежа (экземпляры аннотации).
