Задание фона для 3D вида

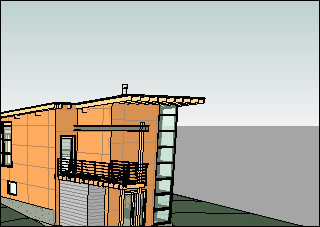

После создания 3D вида можно задать для него градиентный фон, с разными цветами для неба, горизонта и земли.

На ортогональном виде градиент представляет собой переход между цветом горизонта и цветом неба или цветом земли. На ортогональном виде, ориентированном по фасаду, или на виде в перспективе, на котором виден горизонт, небо сходится с землей на уровне земли и переходит в цвет горизонта. Горизонт для вида устанавливается на уровне земли (по умолчанию это уровень 1).

Прим.: При визуализации 3D вида можно задать в качестве фона визуализированного изображения облака и дымку или вставить пользовательское изображение. См. раздел Задание фона для визуализированного изображения.

При экспорте вида в формат изображения или в файл 2D DWF градиентный фон включается в экспорт. При экспорте вида в файл 3D DWF градиентный фон не экспортируется.

При печати 3D вида с градиентным фоном можно использовать только растровую обработку. Для печати вида с векторной обработкой необходимо сначала отключить градиентный фон.

При создании шаблона вида для 3D вида настройки градиентного фона сохраняются в составе шаблона (в параметре "Фон").

Задание фона для 3D вида

1. Откройте 3D вид.
2. Выберите вкладку "Вид"панель "Графика" ("Параметры отображения графики").
3. В разделе "Фон" выберите "Градиент".
4. Выберите требуемые цвета для неба, горизонта и земли.
5. (Необязательная операция) Если на виде будет виден горизонт, задайте уровень земли:
   1. В группе "Освещение" диалогового окна "Параметры отображения графики" прейдите к элементу "Параметры солнца" и нажмите кнопку значения.
   2. В диалоговом окне "Параметры солнца" установите флажок "Тени на нулевой плоскости" и укажите, какой уровень следует принять в качестве нулевой плоскости.
   3. Нажмите "ОК".
6. В диалоговом окне "Параметры отображения графики" нажмите "ОК".

На виде появляется градиентный фон, а также горизонт и земля, если они должны быть видимы на виде.
