- Выберите стену в области рисования.
- Выберите вкладку "Изменение | Стены"
панель "Режим"
"Редактировать профиль". Если стена выбрана на виде в плане, отображается диалоговое окно "Переход на другой вид". Выберите вид фасада и щелкните на элементе "Открыть вид".

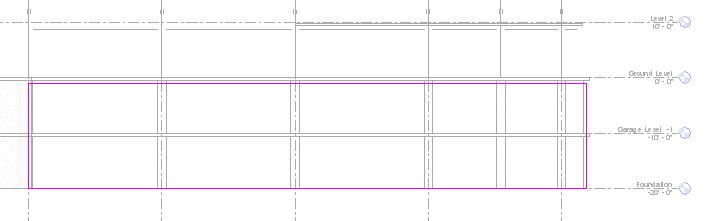

Стена, отображаемая в виде модели в линиях
- Внесите в изображение стены необходимые изменения:
- Удалите линии и постройте новый эскиз нужной формы.
- Вставьте дуги в разрыве имеющихся отрезков.
- Добавьте проемы и отверстия.

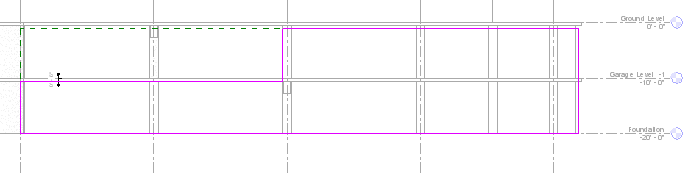

Стена после внесения изменений
Совет: В процессе редактирования прямоугольника отображаются базовые плоскости, указывающие первоначальную форму и размер стены. Возможна привязка к этим плоскостям; конечные точки линий автоматически выравниваются по ним, если пользователь не отменяет фиксацию точек. Линии, которые не привязаны к базовым плоскостям, могут редактироваться произвольным образом. Если на момент выхода из режима эскиза эскизные линии были выровнены, при перемещении ручки базы эскизные линии перемещаются вместе с ней.

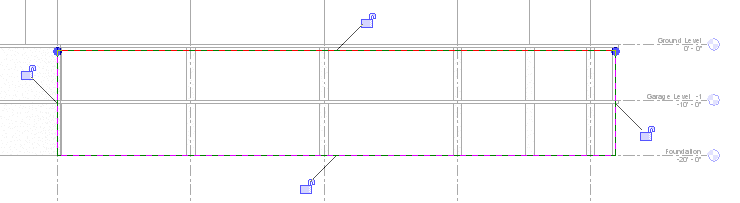

Разблокированные эскизные линии
- Выберите вкладку "Редактирование" | "Стены" > "Редактирование профиля"панель "Режим" "Завершить режим редактирования".
Отображение измененной стены в 3D виде
Прим.: Для восстановления первоначальной формы отредактированного профиля стены выберите стену и щелкните вкладку "Изменить | Стены"панель "Режим" "Восстановить профиль".
панель "Режим" "Восстановить профиль".
