Визуальное выделение элементов активного рабочего набора

Все элементы, не входящие в активный рабочий набор, могут отображаться в области рисования серым цветом. Временные элементы, такие как временные размеры или элементы управления, серым цветом не отображаются. Данная функция не влияет на отображение при выводе на печать, но помогает исключить добавление элементов в нежелательный рабочий набор.

Визуальное выделение активного рабочего набора

1. Выберите вкладку "Совместная работа" панель "Рабочие наборы " ("Рабочие наборы").
2. В диалоговом окне "Рабочие наборы" установите флажок "Затенить графику неактивных рабочих наборов" и нажмите кнопку "ОК".

   Также можно выбрать вкладку "Совместная работа"панель "Рабочие наборы" ("Затенить неактивные рабочие наборы").

Пример

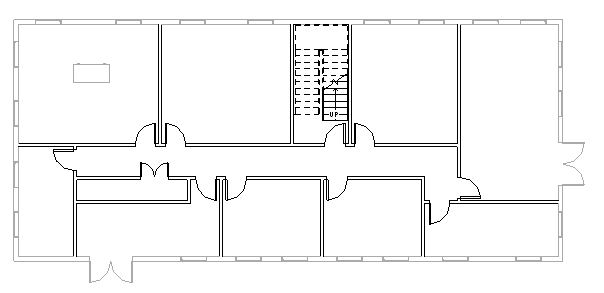

На следующем рисунке представлен план этажа проекта, на котором рабочий набор "Расположение внутренних компонентов" активен, а все остальные рабочие наборы выделены серым цветом.

Пример

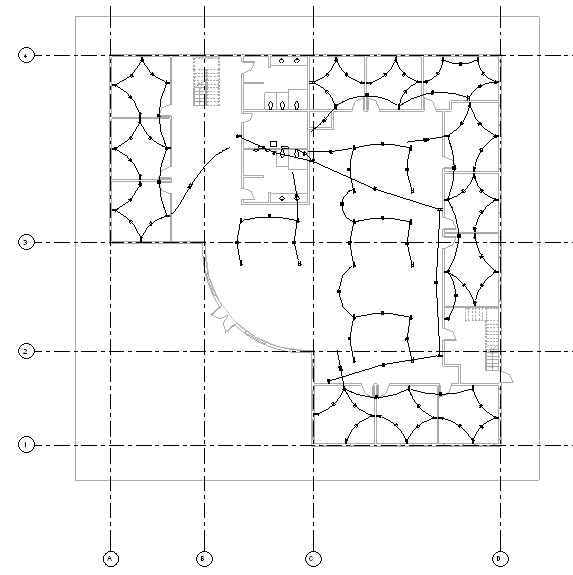

На следующем рисунке представлен план этажа проекта, на котором рабочий набор "Расположение электрооборудования" активен, а все остальные рабочие наборы выделены серым цветом.
