Инструмент выравнивания в 3D виде позволяет выровнять один или несколько элементов по выбранному элементу. См. раздел Выравнивание элементов .
Выберите инструмент выравнивания, щелчком мыши укажите эталонный элемент (вершину, кромку, грань, поверхность, точку, отрезок, дугу, опорную плоскость или уровень), затем щелчком мыши выберите элемент, который требуется выровнять по эталонному элементу.

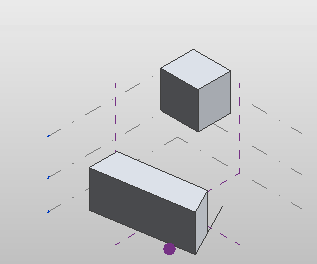

До: 3D вид элементов без выравнивания
Шаг 1: щелчком выберите грань элемента, по которой требуется выполнить выравнивание.
Шаг 2: щелчком выберите грань выравниваемого элемента.
После: элементы будут выровнены.
