Можно просмотреть результаты для выбранного сочетания нагрузок, комбинации нагрузок или стандартного диапазона сочетания нагрузок.
Типы результатов для статического расчета
- Реакции
- Усилия (FX, FY, FZ)
- Моменты (MX, MY, MZ).
- Перемещения (UX, UY, UZ)
- Вращения (RX, RY, RZ)
- Результаты по элементам (балки, колонны и раскосы)
- Усилия: Fx, Fy, Fz
- Моменты: Mx, My, Mz
- Перемещения (UX, UY, UZ)
- Напряжения: экстремальные нормальные напряжения, продольные напряжения (только сила), экстремальные напряжения при изгибе (только момент)
- Результаты для панелей (элементы поверхности), например, для стен, перекрытий и фундаментных плит
- Усилия: Nxx (мембранное усилие), Nyy (мембранное усилие), Qxx (поперечное усилие), Qyy (поперечное усилие)
- Моменты: Mxx и Myy
- Перемещения (Ux, Uy, Uz)
- Напряжения: Sxx (абсолютный максимум), Sxy (абсолютный максимум), Syy (абсолютный максимум), Txx (срез - средний слой) и Tyy (срез - средний слой)
- Деформация
Прим.: Для панелей можно отобразить одновременно только один тип результата.

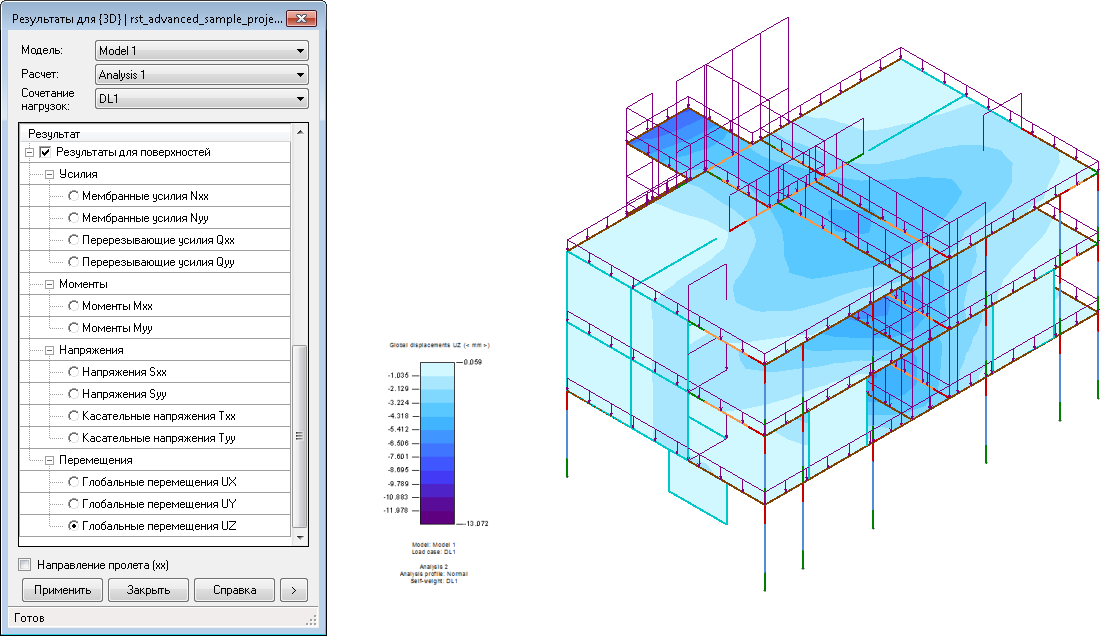

Пример глобального перемещения в 3D-виде аналитической модели
