Влияние изменений, внесенных в компоненты лестницы, на другие компоненты сборки лестницы.
Для сохранения замысла проектирования лестницы компоненты в сборке лестницы работают, как единое целое. Таким образом, при изменении одного компонента, например при изменении его размера или положения, изменяются и соединенные с ним компоненты.
Прим.: Компоненты, созданные с помощью эскиза, автоматически не изменяются при изменении соединенного с ними компонента. Для внесения необходимых изменений в компонент на основе эскиза необходимо изменить эскиз.
Примеры распространения изменений в лестнице на основе компонентов
- Перемещение марша или площадки приводит к перемещению или изменению соединенных с ними компонентов.

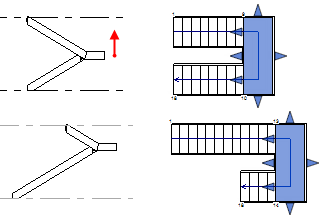

- Изменение подъема лестничной площадки приводит к изменению числа подступенков в соединенных с ней маршах.
- Изменение ширины марша приводит к изменению ширины соединенной с ним площадки.

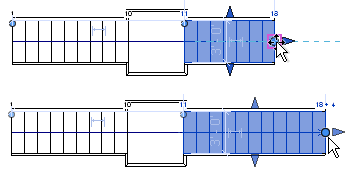

- Добавление или удаление ступенек на открытом конце лестничного марша (перетаскивания зачерненной точки с помощью элемента управления конечными точками) не приводит к изменению присоединенных компонентов. В этом примере ко второму лестничному маршу добавлено четыре ступеньки. См. раздел "Изменение компонентов лестницы с помощью непосредственного управления".
В следующих примерах изображения до и после внесения изменений иллюстрируют, как изменения влияют на компоненты.
