- Выберите вкладку "Конструкция"
панель "Фундамент"раскрывающийся список "Перекрытие"
"Фундамент несущей конструкции: перекрытие". - На палитре свойств нажмите "Изменить тип".
- В диалоговом окне "Свойства типа" задайте тип несущего перекрытия и нажмите "ОК".
- Выберите вкладку "Изменить | Создать массив пола"панель "Рисование""Линия границы", а затем щелкните элемент
("Выбрать стены") для выбора стен в модели. - Если требуется измерять смещение от сердцевины стены, на панели параметров нажмите "Продолжить до сердцевины стены".
- На панели параметров задайте смещение ребер перекрытия в текстовом поле "Смещение". Прим.: Можно не выбирать стены, а построить эскиз фундаментной плиты. Для формирования границы фундаментной плиты Выберите вкладку "Изменить | Создать массив пола"панель "Рисование" и используйте инструмент работы с эскизами. Контур эскиза должен быть замкнут. См. раздел Эскизы.
- Выберите вкладку "Изменить | Создать массив пола"панель "Режим" "Выход из режима редактирования".
- Щелкните на фундаменте и выберите в раскрывающемся списке "Семейство" требуемый типоразмер из семейства фундаментов. Прим.: Фундаментные плиты добавляются ниже уровня, на котором производится построение их эскизов. Например, при построении эскиза был выбран уровень "Level 1". Фундаментная плита добавляется ниже этого уровня. В результате она будет невидимой на виде в плане "Level 1". Для предотвращения такой ситуации следует создать новый уровень ниже уровня "Level 1". В результате фундаментная плита будет видимой на уровне "Level 1". Она будет отображаться в качестве подложки (в полутонах).

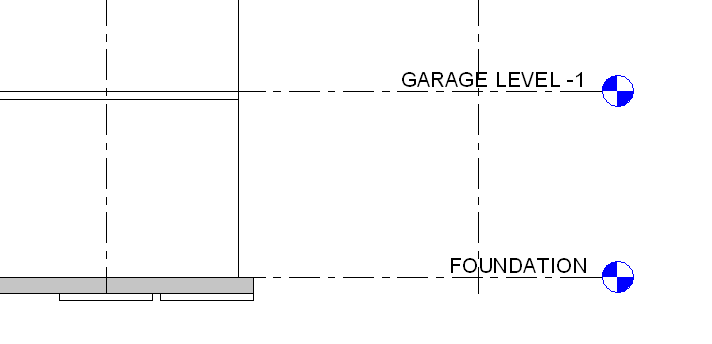

Фундаментная плита ниже уровня фундамента
