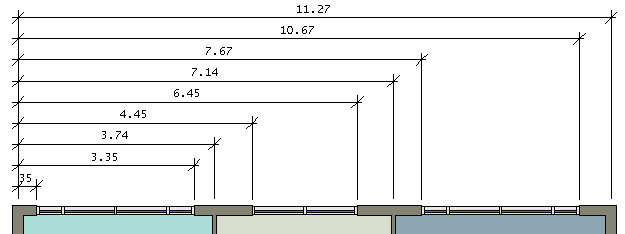

Базовые размеры — это несколько размеров, отмеряемых от одной и той же базовой линии.

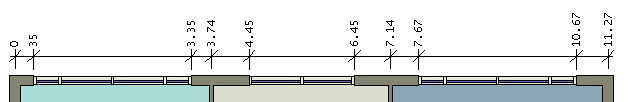

Ординатные размеры служат для измерения перпендикулярного расстояния от исходной точки, называемой базой, до элемента. Эти размеры позволяют избежать увеличения ошибок за счёт сохранения точных смещений элементов относительно базы.
Для стилей линейных размеров можно создать базовые и ординатные размеры. К стилям линейных размеров относятся параллельные, горизонтальные и вертикальные размеры. Чтобы создать базовый или ординатный размер для этих стилей линейных размеров, необходимо изменить параметр типа размерной строки. Так как это параметр типа, то, возможно, потребуется создать новый стиль базового или ординатного линейного размера, чтобы редактирование параметра не вызывало изменения размерных цепей в проекте.
Базовые и ординатные размеры экспортируются в форматы САПР.
