Нумерация проступей и подступенков

Отображение номера каждой проступи и подступенка в лестничном марше.

Добавление номеров проступи или подступенка

Для лестницы на основе компонентов можно отобразить номера проступей/подступенков для марша на виде плана, фасада или разреза. Как и в любой аннотации, эти номера отображаются только на том виде, на котором они размещены.
Прим.: Аннотация проступей/подступенков не может быть добавлена для лестницы на основе эскиза.
1. Выберите вкладку "Аннотации"панель "Марка" ("Номер проступи").
2. В плане вида поместите курсор для выделения места на лестничном марше, где требуется разместить номера:
   • Слева
   • В левой четверти
   • По центру
   • В правой четверти
   • Справа
3. Для размещения проступи/подступенка щелкните мышью. (По умолчанию подступенки нумеруются).
   Прим.: На виде разреза или фасада в качестве опоры для размещения номеров проступей/подступенков можно использовать только траектории лестницы.
4. Если требуется добавить номера проступей/подступенков ко всем маршам лестницы, повторите предыдущий шаг. Нумерация проступей/подступенков является последовательной для всех маршей лестницы.
5. Для завершения команды на панели "Выбор" нажмите кнопку ("Изменить").

Изменение аннотации проступей/подступенков

1. Выберите аннотацию проступи/подступенка (используйте клавишу TAB, чтобы при необходимости выделить ее).
2. На панели параметров измените значение параметра "Начальный номер", если требуется.

   Последовательность номеров проступей/подступенков автоматически изменяется в соответствии с новым значением, а все аннотации проступей/подступенков в лестнице обновляются.

3. На палитре свойств измените свойства экземпляра.

   Параметры позволяют аннотировать проступи или подступенки, выбирать ориентацию марки или изменять опоры, выбранные для размещения аннотации.

4. Для удаления выбранной аннотации проступи/подступенка нажмите кнопку "Удалить".

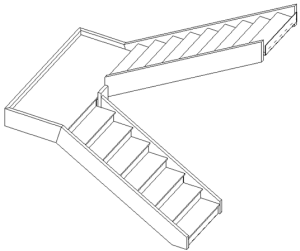

Лестничные марши, начинающиеся и заканчивающиеся подступенком

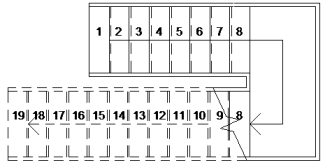

• Подступенки нумеруются:

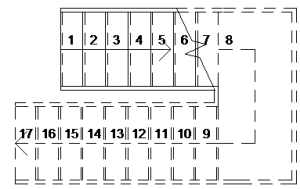

• Проступи нумеруются:

Прим.: Обратите внимание, что при нумерации проступей в лестничном марше, заканчивающимся подступенком, номер последней проступи соответствует площадке (номер 8 на предыдущем рисунке).

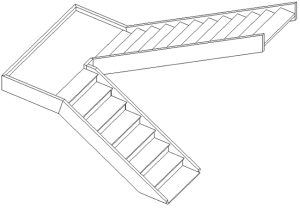

Лестничные марши, начинающиеся и заканчивающиеся проступью

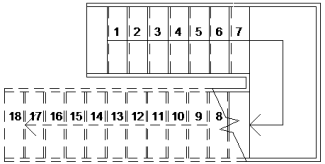

• Подступенки нумеруются:

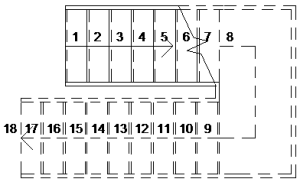

• Проступи нумеруются:
