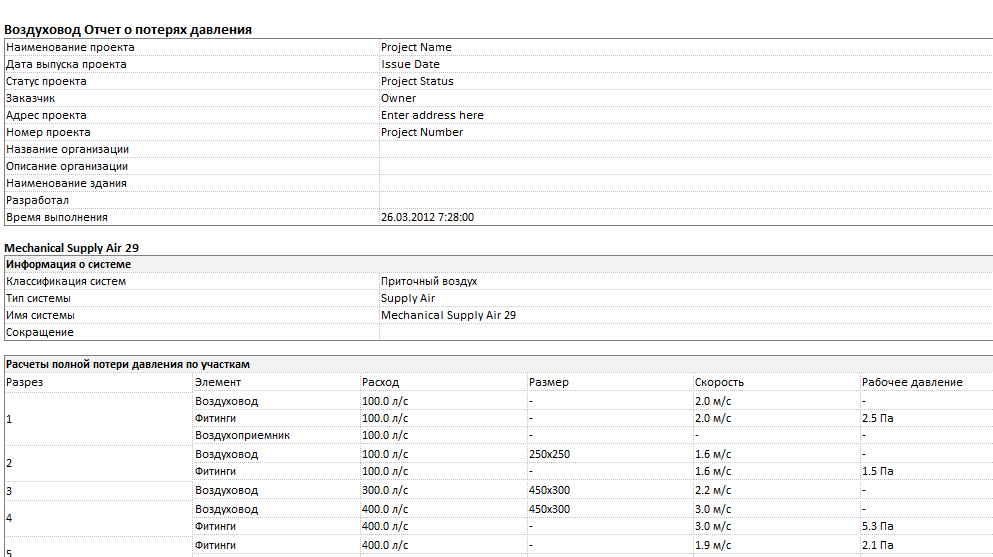

Чтобы сформировать отчет, сначала задайте системы, которые необходимо включить в отчет, а затем настройте отчет. При настройке отчета можно указать, какие поля в него следует включить (например, "Диаметр", "Высота" и "Ширина"). Также можно указать необходимость отображения в отчете дополнительных сведений, таких как информация о системе и важнейшая траектория. Выводимые данные отчета можно сохранить в виде файла HTML или CSV.
Выбор систем для отчета
- Выберите одну или несколько систем в области рисования и щелкните команду "Отчет о потерях давления в воздуховоде" или "Отчет о потерях давления в трубе".
- Выберите одну или несколько систем в диспетчере инженерных систем, щелкните правой кнопкой мыши и выберите "Отчет о потерях давления".
- Выберите вкладку "Расчет"
панель "Отчеты и спецификации"
("Отчет о потерях давления в воздуховоде") или
("Отчет о потерях падения в трубе"), а затем выберите одну или несколько систем в диалоговом окне "Отчет о потерях давления - Выбор системы". Для фильтрации систем в списке выберите команду "Фильтр типов систем".
Можно выбрать систему, для которой при расчете было выбрано значение "Все". Если для расчетов выбрать параметры "Только расход" или "Нет", то отображается предупреждение, либо система не отображается в списке.
Отчет о потерях давления невозможно сформировать для системы пожаротушения, а также для систем самотека, таких как системы канализации.
Для формирования отчета о потерях давления система должна быть также хорошо подсоединена. До начала формирования отчета о потерях давления проверьте качество подсоединения системы с использованием инспектора систем.
Настройка отчета
После выбора систем для включения в отчет, отчет можно настроить.
- При наличии ранее сохраненного формата отчета, его можно выбрать в списке в диалоговом окне "Параметры отчета о потерях давления". Совет: Для сохранения формата отчета укажите требуемые параметры в диалоговом окне и нажмите кнопку "Сохранить". Введите имя формата и нажмите кнопку "ОК".
Для отчетов о потерях давления в воздуховоде и трубе используются собственные форматы. Они сохраняются в одной и той же папке в виде шаблона по умолчанию.
- Выберите из списка доступных полей те, которые необходимо включить в отчет.
- При необходимости включите или отключите отображение следующих элементов:
- Информация о системе
- Важнейшая траектория
- Подробная информация о прямом сегменте по участкам
- Сводные данные по коэффициенту потерь для фитингов и арматуры по участкам
- При необходимости активируйте возможность открыть отчет о потерях давления после его формирования.
- Нажмите кнопку "Сформировать".
- В диалоговом окне "Сохранить как" введите имя файла, укажите расширение файла (HTML или CSV) и нажмите кнопку "Сохранить".
