- Выберите вкладку "Аннотации"
панель "Текст"
("Текст"). Указатель на экране меняет свою форму
. - На панели "Формат" выберите вариант линии выноски.
- Без выноски (по умолчанию)
- Один сегмент
- Два сегмента
- Криволинейная — для изменения формы кривой перетащите элемент управления изломом.
Совет: Если поместить текстовое примечание с выноской, то последняя точка выноски привяжется к ближайшей возможной точке привязки соседних текстовых примечаний. При размещении текстового примечания без выноски выполняется его привязка к исходным точкам текста расположенных рядом текстовых примечаний или меток. Исходная точка текста определяется его выравниванием (по левому краю, по правому краю или по центру). - Выберите точки присоединения слева и справа. Прим.: По умолчанию точки присоединения расположены в левом верхнем и правом нижнем углах, но расположение по умолчанию можно изменить.
- Выберите выравнивание по горизонтали ("Влево", "По центру" или "Вправо").
- Выполните одно из следующих действий:
- Для текста без переноса на другие строки. Для размещения примечания щелкните один раз левой кнопкой мыши. В Revit вставляется поле для ввода текста.
- Для текста с переносом строк. Щелкните мышью и путем перетаскивания курсора сформируйте текстовое поле.
- Текстовое примечание с выноской из одного сегмента или с криволинейной выноской. Разместите конец выноски простым щелчком мыши, нарисуйте выноску, затем щелкните мышью (для текста без огибания) или перетащите курсор (для текста с огибанием).

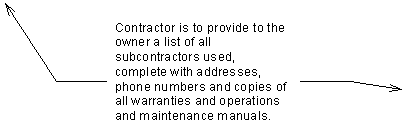

- Текстовое примечание с выноской из двух сегментов. Разместите конец выноски простым щелчком мыши, щелкните в предполагаемом месте излома и завершите построение выноски щелчком мыши (для текста без огибания) или путем перетаскивания курсора (для текста с огибанием).
- При необходимости выберите на панели "Формат" атрибуты текста: "Полужирный", "Курсив" или "Подчеркнутый" (либо нажмите сочетание клавиш Ctrl+B, Ctrl+I или Ctrl+U).
- Если требуется создать в примечании список, щелкните на значке
("Формат абзаца") и выберите стиль списка. - Введите текст и по завершении ввода щелкните в любом месте вида.
Элементы управления текстовым примечанием остаются активными, что позволяет изменить положение и ширину примечания.
- Нажмите клавишу ESC дважды для завершения команды.
