Отображение марок осей настраивается пользователем. Настроить можно как отдельную ось вида, так и все оси определенного типа (путем изменения свойств типа).
Чтобы скрыть или отобразить марку оси, необходимо сделать следующее:
- Открыть вид, в котором есть координационные оси.
- Выбрать ось.
Revit отобразит флажок рядом с маркой оси. Возможно, чтобы увидеть его, придется увеличить масштаб изображения.
- Чтобы скрыть марку, нужно снять флажок; чтобы отобразить марку, нужно установить его.
Эту процедуру можно повторить для настройки марки, расположенной на другом конце оси.
Чтобы настроить отображение марок оси, используя свойства типа, необходимо выполнить следующее:
- Откройте вид, в котором есть координационные оси.
- Выберите линию сетки и щелкните вкладку "Изменение | Сетки"
панель "Свойства"

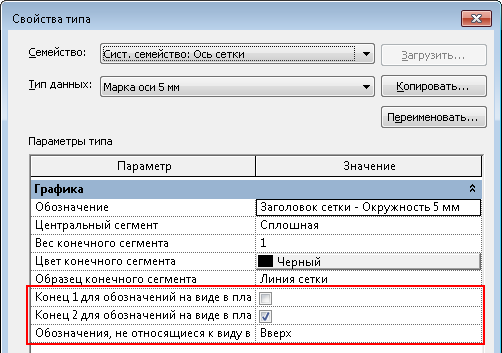

("Свойства типа"). - В диалоговом окне "Свойства типа" выполните одно из следующих действий:
- Установите флажок "Конец 1 для обозначений на виде в плане (по умолчанию)", если марка должна отображаться в начале оси на плане.
- Установите флажок "Конец 2 для обозначений на виде в плане (по умолчанию)", если марка должна отображаться в конце оси на плане.
- Для других видов (например, фасадов или разрезов) укажите местоположение марки. В строке "Обозначения, не относящиеся к виду в плане (по умолчанию)" выберите значение "Вверх", "По низу", "Оба слоя" (и верхний, и нижний) или "Нет".
- Нажмите "ОК".
Revit обновит все координационные оси выбранного типа на всех видах.
