Высотные отметки для балок

Этот инструмент позволяет размещать высотные отметки при условии, что для типоразмера установлен флажок "Повернуть с компонентом". Отметки точек и марки сходны в том отношении, что к ним применяется фильтрация по данному параметру.

Отметка балки (проект): отметка вычисляется относительно самого низкого уровня в проекте.

Создать/изменить типы: возможность создания пользовательской отметки точки. При выборе этого параметра отображается диалоговое окно "Свойства типоразмера семейства", в котором можно отредактировать марку отметки точки.

Отметка балки (относительная): включает раскрывающийся список "Относительная база", в котором можно выбрать уровень, относительно которого будет вычисляться отметка.

Прим.: Одновременно можно размещать отметки точек только одного типа. При изменении с помощью инструмента "Аннотации к балкам" типа высотных отметок в любом из двенадцати местоположений (шесть для горизонтальных и шесть для наклонных балок) изменяются все двенадцать значений данного типа высотных отметок.

В раскрывающемся списке "Отображать отметку" можно выбрать местоположение значения отметки на балке.

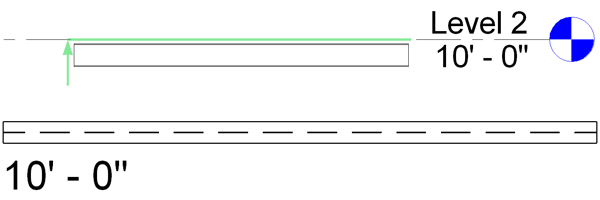

Фактическая (выбранная) отметка

Прим.: При выборе параметра "Фактическая (выбранная) отметка" отметки проставляются не для геометрии балок, а для линии привязки.

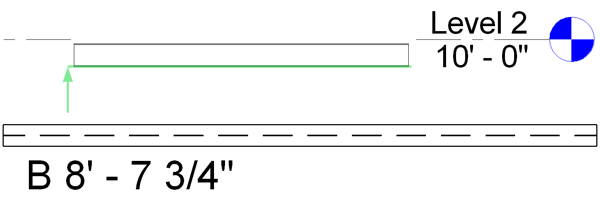

Отметка нижней стороны

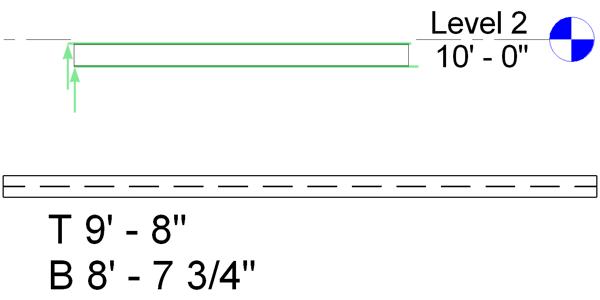

Отметки нижней и верхней сторон

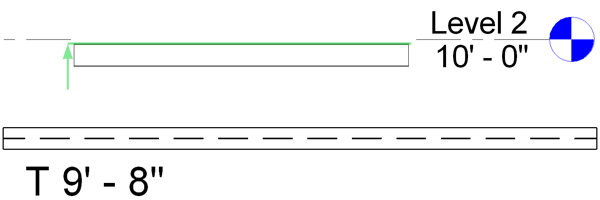

Отметка верхней стороны

Последний параметр в диалоговом окне "Выбор типа аннотации" для отметок точек позволяет отфильтровать отметки, соответствующие заданным значениям.

Если фильтр включен, запрещается создание отметок точек, равных введенному значению. Значение по умолчанию - 0 единиц, заданных в проекте.
