Линии и компоненты, расположенные вблизи стены, при необходимости можно перемещать вместе с этой стеной. Для этого необходимо установить флажок "Перемещать с соседними элементами".
- Выберите один или несколько компонентов.
- На палитре свойств установите флажок "Перемещать с соседними элементами".
- Переместите выбранные компоненты в требуемое местоположение.
Вспомогательные линии указывают расстояние от стен и других точек. При необходимости щелкните мышью и введите новое значение расстояния.
Теперь при перемещении стены, с которой связан компонент, этот компонент также перемещается с сохранением постоянного расстояния от стены.
Для использования опции "Перемещать с соседними элементами" имеются следующие ограничения:
- Данная команда выполняется только для прямых линий, параллельных стене. Она не применима к линиям детализации, элементам, основанным на эскизах, и семействах.
- Радиус дуговой линии поддерживает постоянную разность значений с радиусом дугообразной стены. Пусть, например, радиус дуги равен 20 метрам. Первоначальный радиус стены - 40 метров. Затем радиус стены изменяется и становится равным 30 метрам. Радиус дуги автоматически изменяется так, чтобы поддерживать заданную разность; он уменьшается до 10 метров.
- После копирования линии или компонента, для которого задано перемещение вместе с соседними элементами, копия также будет перемещаться.
- После перемещения линии или компонента в окрестности другого элемента она связывается для дальнейших перемещений с этим новым элементом. Пусть, например, для прямой линии установлен режим перемещения вместе со стеной. Если переместить линию к другой параллельной ей стене, линия в дальнейшем будет перемещаться вместе с ней, а не с первоначальной стеной. Если же двигать не линию ближе к стене, а стену ближе к линии, никаких изменений в режиме совместного перемещения не произойдет. Линия останется в состоянии связи с первой стеной.

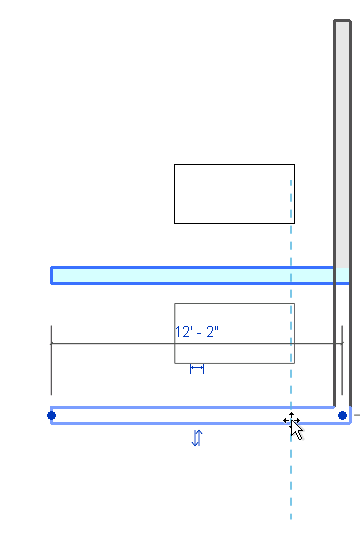

Использование опции "Перемещать с соседними элементами".
