Свободные точки

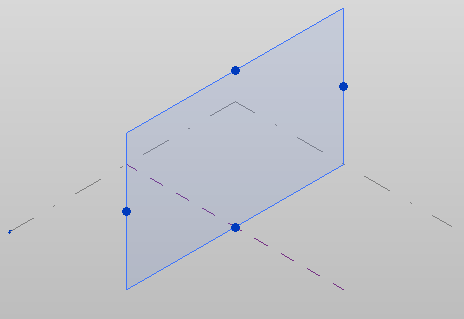

В отличие от управляющих и присоединенных точек, свободные точки являются опорными точками, которые размещаются на рабочей плоскости. При выборе свободных точек отображаются элементы управления 3D. Возможно перемещение этих точек по трехмерному рабочему пространству с сохранением их связи с плоскостью, с которой они были связаны изначально.

Чтобы разместить точки на рабочей плоскости

  1. Если рисование выполняется в направлении оси Z, откройте 3D вид; в противном случае выберите вид плана этажа.
  2. В случае работы в 3D виде выберите рабочую плоскость в области рисования для среды концептуального проектирования.
  3. Выберите вкладку "Создание"панель "Рисование" ("Точечный элемент").
  4. Выберите вкладку "Редактирование | Линии" панель "Рисование" ("Рисовать на рабочей плоскости").
  5. Если рабочая плоскость не была выбрана на шаге 2, выберите ее из списка "Плоскость размещения" на панели параметров.
  6. Разместите опорные точки вдоль рабочей плоскости.
  7. По завершении размещения точек выберите вкладку "Изменение | Линии"панель "Выбор" "Изменить".

При необходимости можно изменить положение свободных точек.
