Параметр "Тип детали" делает возможной дополнительную подклассификацию категории семейств и определяет поведение деталей в семействе. Тип деталей выполняет 2 функции.
- Обеспечение возможности замены отдельно взятой детали в проекте здания только схожей деталью. Обычно список типоразмеров позволяет заменить семейство из одной категории любым другим семейством из той же категории. Тем не менее, в некоторых случаях это нежелательно. Например, в случае фитингов нельзя заменять крестовину переходом. По этой причине список типоразмеров в Revit предусматривает некоторый уровень фильтрации.
- Определение семейства, к которому принадлежит типоразмер детали. В Revit интегрирована база данных фитингов воздуховодов ASHRAE, версия 5.00.00. Это позволяет рассчитывать потери на фитингах по таблице потерь. Для точного поиска фитингов в базе данных должен быть определен типоразмер детали.
Если для категории семейств предусмотрен параметр "Тип детали", набор доступных значений этого параметра зависит от категории семейств. В следующей таблице показаны категории семейств и применимые к ним типы деталей.
| Категории семейств | Типы деталей |
|---|---|
| Воздухоприемники | Крестовина, Переходная крестовина, Демпфер, Монтажный участок воздуховода, Отвод, Переходный отвод, Вход, Выход, Оборудование, Взаимодействие вентиляторов и систем, Вытяжка, Соединение, Стеснение, Тройник, Переходный тройник, Переход, Не определено, Клапан |
| Арматура воздуховодов | |
| Фитинги воздуховодов | |
| Оборудование | |
| Трубопроводное оборудование | |
| Трубопроводные фитинги | |
| Сантехнический прибор | |
| Устройства связи | Normal, Щит, Трансформатор, Распределительный щит, Data Panel, Switch Junction Box |
| устройства передачи данных; | |
| электрооборудование; | |
| электроприборы; | |
| системы пожарной сигнализации; | |
| осветительная аппаратура; | |
| Осветительные приборы | |
| Устройства цепей вызова медперсонала | |
| Предохранительное устройства | |
| Телефонные устройства | |
| Фитинг кабельного лотка | Отвод канального, Вертикальный отвод канального, Крестовина канального, Тройник канального, Переход канального, Муфта канального, Канальный, Смещение, Мультипорт канального, Отвод ступенчатого, Вертикальный отвод ступенчатого, Крестовина ступенчатого, Тройник ступенчатого, Переход ступенчатого, Муфта ступенчатого, Отвод ступенчатого, Мультипорт ступенчатого |
| Соединительные детали каналов | Отвод, Заглушка, Соединение, Мультипорт, Тройник, Крестовина, Отвод распределительной коробки. |
- Успокоитель: служит для регулирования объема расхода.
- Монтируемое на воздуховоде оборудование: детекторы дыма, генераторы пара.
- Отвод: фитинг типа "изгиб" или "отвод".
- Вход: точка входа жидкости в систему (жалюзийные устройства, решетки).
- Выход: точка выхода жидкости из системы.
- Оборудование: типовое оборудование.
- Fan and System Interaction: установки кондиционирования воздуха, линейные вентиляторы.
- Вытяжка: кухонные, лабораторные и другие вытяжные колпаки.
- Junction: пересечение 3 или более сегментов (тройник, крестовина, косой тройник).
- Obstruction: любое устройство, вызывающее падение давления, такое как линейный фильтр.
- Переход: изменение формы или размера.
- Не определено: без определенной функциональности.
- Клапан: клапаны и аналогичная арматура.
- Data Panel: панели, используемые для соединения устройств с типами систем "Данные", "Телефон", "Охранная сигнализация", "Противопожарная сигнализация", "Вызов медперсонала", "Элементы управления" и "Связь".
- Normal: такие устройства, как розетки, компоненты систем пожарной сигнализации и осветительные приборы.
- Щит: панели, используемые для соединения оборудования/устройств, имеющих соединители с типом системы "Мощность", а также для формирования спецификаций типоразмеров ответвлений цепей.
- Переключатель: устройства управления, такие как переключатель, через которые на чертежах обычно не проходит проводка. Как показано на рисунке, автоматически сформированная цепь образует ответвление к переключателю.

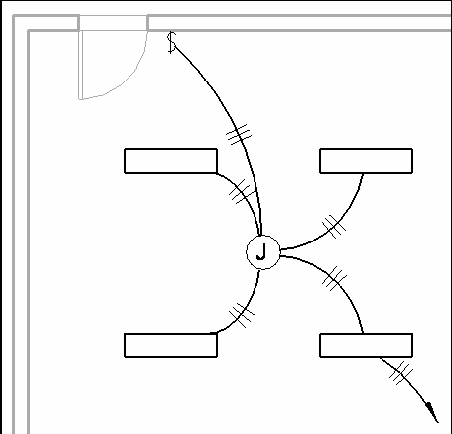

- Распределительная коробка: устройства управления, через которые на чертежах обычно проходит проводка. Как показано на рисунке, автоматически сформированная цепь образует ответвление, проходящее через распределительную коробку.
- Распределительный щит: используется для соединения устройств/оборудования, имеющих соединители с типом системы "Мощность", а также для формирования спецификаций типоразмеров ответвлений цепей.
- Трансформатор: используется для соединения щитов и/или распределительных щитов с разными напряжениями.
