Для управления угловыми размерами в семействе рекомендуется их маркировать и использовать в связке со вспомогательными линиями. В отличие от опорных плоскостей (не имеющих границ) вспомогательная линия имеет начальную и конечную точки. Она может использоваться для управления угловыми зависимостями в составе компонентов, таких как решетчатая ферма, дверь с экземпляром открывания или отвод.

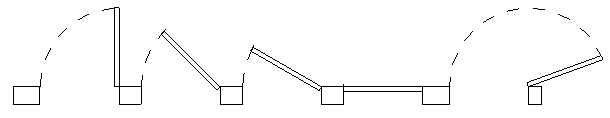

Загруженное семейство дверей с опорной линией и нанесенным угловым размером
Добавление опорной линии и нанесение на нее размера
Добавление геометрии модели и выравнивание ее по опорной линии
- В области рисования (не выходя из редактора семейств), добавьте вспомогательную линию так, чтобы ее начальная точка находилась в центре ожидаемого вращения, после чего выровняйте и заблокируйте конечную точку.
- Добавьте угловой размер, относящийся к вспомогательной линии.
- Пометьте размер.
- На палитре свойств нажмите кнопку
(Изменить тип). - В диалоговом окне "Типы семейств" измените угловое значение маркированного размера и нажмите кнопку "Применить".
Такой прием называется вариацией модели. Перед добавлением геометрии модели необходимо убедиться, что вспомогательная линия правильно изменяет свое положение.
- Задайте в качестве текущей рабочей плоскости одну из граней вспомогательной линии.
- Добавьте геометрию модели, на которую должен оказывать влияние угловой размер.
- Протестируйте модель, чтобы убедиться, что геометрия модели перемещается должным образом.
При изменении углового размера вместе со вспомогательной линией будет перемещаться геометрия.
