Изменение параметров отображения стрелок размеров

Если длина сегмента размера недостаточна для размещения стрелок размерной линии внутри нее, стрелки автоматически обращаются и отображаются вне размерной линии. Это справедливо для линейных, угловых и радиальных размеров. При размещении радиальных размеров стрелка располагается с наружной стороны окружности, если величина радиуса меньше длины стрелки.

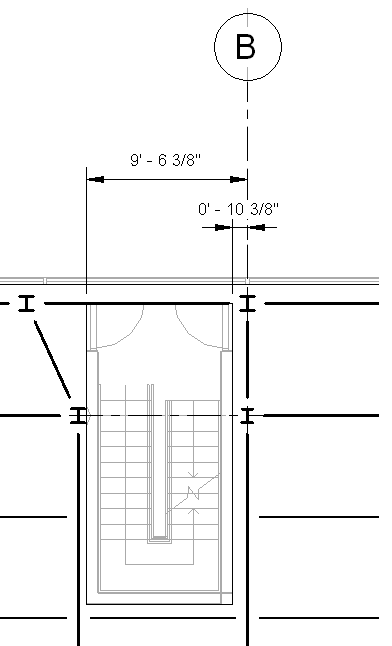

Ниже изображены две размерные линии со стрелками. При достаточной длине размерной линии стрелки отображаются внутри нее, как в случае большего размера на этом рисунке. Меньший размер служит примером расположения стрелок вне размерной линии в связи с ее недостаточной длиной.

Пример

Пример

При построении многосегментной размерной строки программа также определяет, является ли длина каждого из сегментов достаточной для размещения стрелок. Если сегменты слишком малы, стрелки на концах строки располагаются с внешней стороны линий, а на границах сегментов заменяются косыми чертами. См. рисунок ниже.

Сведения об изменении засечки для размерной линии приведены в разделе Изменение засечки размерной линии.

Для изменения параметров отображения засечки:

1. В области рисования выберите размер.
2. На палитре свойств щелкните на значке ("Изменить тип").
3. В диалоговом окне "Свойства типа" в разделе "Графика" отредактируйте значения следующих параметров.
   • Развернутое удлинение размерной линии: данное значение определяет длину размерной линии с внешней стороны выносных линий при развороте стрелок. Длина треугольной части стрелки не учитывается.
   • Внутренняя засечка: определяет внешний вид засечки для внутренних вспомогательных линий, если длина смежных сегментов размерной линии недостаточна для размещения стрелок. При этом засечки на концах коротких сегментов располагаются с внешней стороны вспомогательных линий, а между сегментами размещаются внутренние засечки заданной формы.
   Прим.: Эти параметры доступны только в том случае, когда засечки по своему типу относятся к стрелкам.
4. Нажмите "ОК".
