Элементы жесткости несущей конструкции

Ребра жесткости служат для укрепления элементов стальных каркасов, особенно балок и колонн с проемами. При моделировании ребер жесткости они рассматриваются как семейства компонентов Revit, в которых представлены дополнительные элементы стальной арматуры.

Сведения о проемах в элементах несущего каркаса приведены в разделе Проемы в несущих элементах.

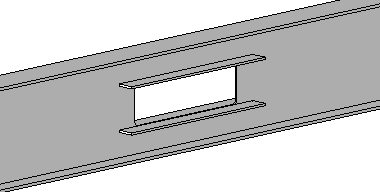

Добавление ребра жесткости к проему в несущем элементе

  1. Выберите вкладку "Конструкция"панель "Модель"раскрывающийся список "Компонент" "Разместить компонент".
  2. На палитре свойств выберите типоразмер ребер жесткости в раскрывающемся списке Выбор типа. 
    Прим.: При отсутствии требуемого типоразмера ребер жесткости в списке "Выбор типа" загрузите дополнительные семейства ребер жесткости.
  3. Выберите вкладку "Изменить | Размещение компонента"панель "Размещение""Разместить на грани" или "Разместить на рабочей плоскости".
    Прим.: При работе с видом модели в режиме каркасного представления невозможно разместить несущие ребра жесткости на гранях несущих элементов.
  4. Используя инструменты рисования, добавьте требуемое армирование проема балки ребрами жесткости. Дополнительные сведения о командах построения эскизов приведены в разделе Эскизы.
