Импорт видов из других САПР

Импорт вида из другой САПР и создание из него узла.

  1. Выберите вкладку "Вид"панель "Создание""Чертежный вид".
  2. Присвойте имя и задайте требуемый масштаб новому чертежному виду.
  3. Выберите вкладку "Вставить" панель "Импорт" ("Импорт из форматов САПР").
  4. Выберите узел и формат файла САПР.
  5. Если текущим видом является вид узла, установите флажок "Только текущий вид".
    Прим.: Если текущим видом является чертежный вид, этот флажок установлен по умолчанию.
  6. Для размещения чертежа нажмите кнопку "Открыть".
  7. Импортированный вид можно перемещать, используя перетаскивание.
  8. К импортированному виду можно обратиться в любой момент, когда потребуется включить в проект какой-либо из его фрагментов.

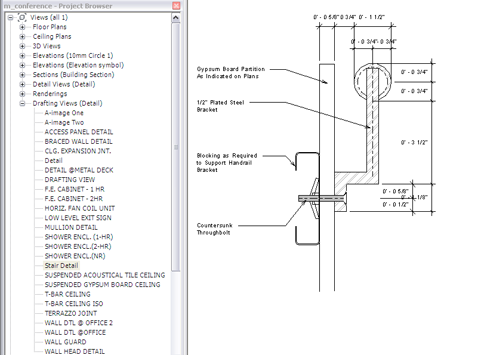

Импортированный чертежный вид: пример

Revit Structure

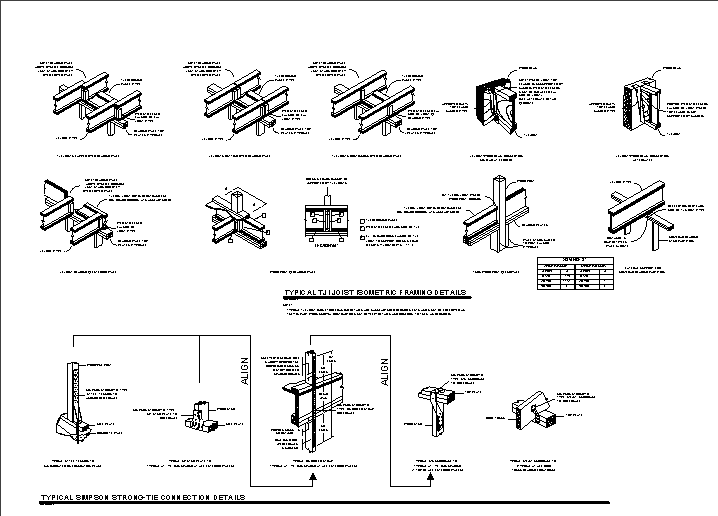

Импортированный чертежный вид: пример
