В среде концептуального проектирования элемент вращения создается из отрезка и 2D формы, вычерченных на одной и той же рабочей плоскости. Отрезок представляет ось, вокруг которой вращается форма для создания 3D формы.
Прим.: Для получения сведений о создании семейства компонентов с помощью любого шаблона (кроме шаблона формообразующих элементов или адаптивных компонентов) см. раздел Создание элемента вращения.
Прим.: На шаге 2 можно будет создать поверхность вращения, используя линии, не образующие замкнутого контура.

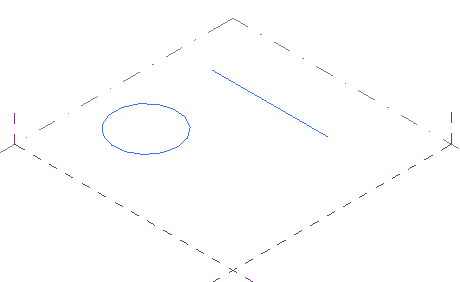

- Нарисуйте линию на рабочей плоскости.
- Рядом с этой линией на той же рабочей плоскости нарисуйте замкнутый профиль.

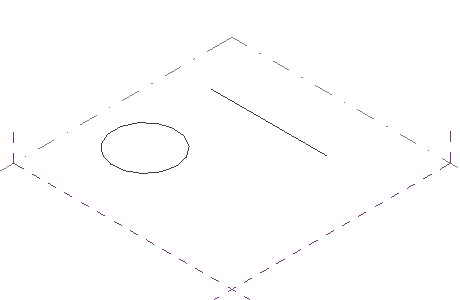

- Выберите линию и замкнутый профиль.
- Выберите вкладку "Изменить | Линии"
панель "Форма"

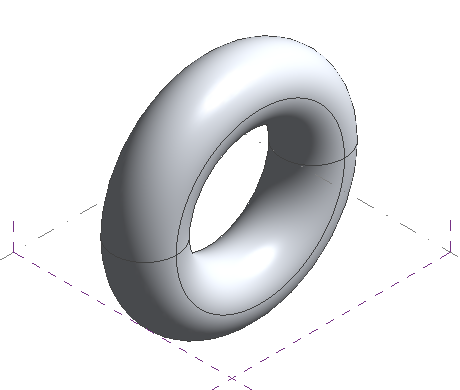

"Создать форму". См. раздел Вызов инструмента "Создать форму".
Для открытия поверхности вращения используйте следующую процедуру.
- Выберите наружное ребро профиля вращения. Совет: В режиме просвечивания распознавание ребра упрощается.
- Перетащите оранжевую стрелку в новое положение.
