- Выберите вкладку "Анализ"
панель "Нагрузки"
"Нагрузки". - Выберите вкладку "Изменить | Размещение нагрузок"панель "Нагрузки" "Распределенная нагрузка".
- На панели свойств выберите значение параметра "Вариант нагружений". Для получения дополнительной информации о вариантах нагружений см. раздел Добавление варианта нагружений или типа нагрузки.
- Для параметра "Ориентировать" выберите значение "Проект" или "Рабочая плоскость".
- Выполните в модели эскиз необходимых распределенных нагрузок. Например, выберите инструмент эскиза "Прямоугольник" и укажите углы перекрытия. Сведения о построении эскизов и инструментах построения эскизов см. в разделе Эскизы.

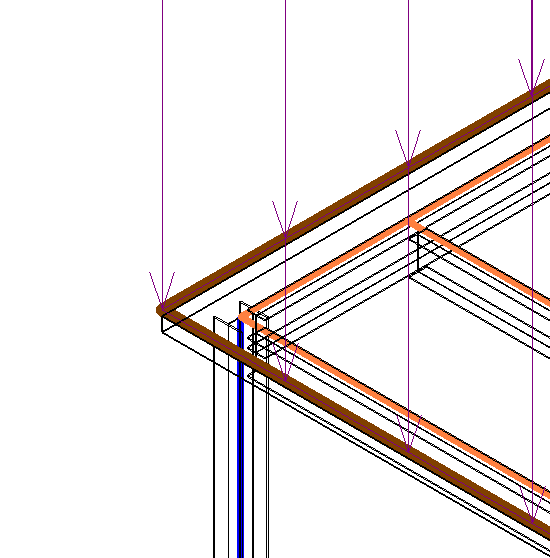

Распределенная нагрузка на несущем перекрытии после указания углов перекрытия. Нагрузка ориентирована по проекту и направлена по отрицательной ветви оси z.
Прим.: Обозначения нагрузок отображаются на 3D аналитических видах или на фасадах как линии со стрелками, как показано на рисунке.

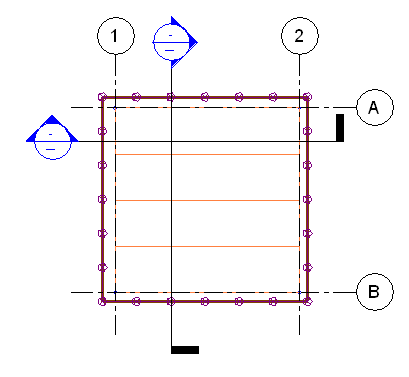

Распределенная нагрузка с основой
- По завершении построения эскиза выберите вкладку "Создать границу распределенной нагрузки"панель "Распределенная нагрузка""Завершить распределенную нагрузку".
- Выберите вкладку "Анализ"панель "Нагрузки" "Нагрузки".
- Выберите вкладку "Изменить | Размещение нагрузок"панель "Нагрузки"
"Распределенная нагрузка на элемент". - На панели свойств выберите значение параметра "Вариант нагружений". Для получения дополнительной информации о вариантах нагружений см. раздел Добавление варианта нагружений или типа нагрузки.
- Для параметра "Ориентировать" выберите значение "Проект" или "Рабочая плоскость".
- Выберите компонент, на который требуется поместить экземпляр нагрузки, например несущее перекрытие. Revit прорисует распределенную нагрузку по площади в пределах границ элемента.
Для размещения нагрузок с основой можно выбрать только аналитическую модель. Такая нагрузка не является допустимой для физической геометрии компонентов.
