Штурвалы позволяют экономить время за счет объединения в одном интерфейсе различных инструментов навигации. Штурвалы предназначены для конкретных задач и позволяют выполнять навигацию и ориентировать модель на различных видах.
| 2D штурвал |
|---|
 |
| Суперштурвал | Штурвал для объектов (основной штурвал) | Штурвал для зданий (основной штурвал) |
|---|---|---|
 |
 |
 |
| Мини-штурвал для объектов | Мини-штурвал для зданий | Мини-суперштурвал |
|---|---|---|
 |
 |
 |
Уведомление о неактивном штурвале

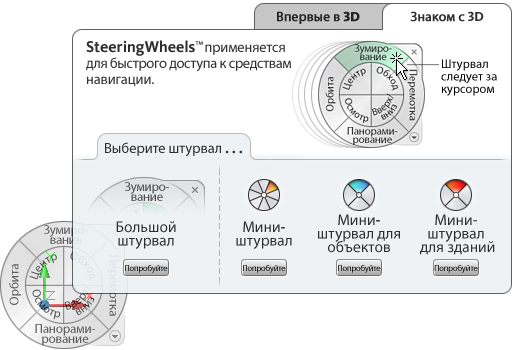

При первом отображении штурвалов на 3D виде появляется вводная всплывающая подсказка по штурвалам. Он используется для описания назначения штурвалов и способов их применения.
Отображение и использование штурвалов
Нажатие и перетаскивание с использованием сегмента штурвала является основным режимом работы. При отображении штурвала выберите один из сегментов и удерживайте нажатой кнопку на указателе для активации панели навигации. Для изменения ориентации текущего вида используйте перетаскивание. При отпускании кнопки мыши открывается штурвал.
Внешний вид штурвалов
Можно управлять внешним видом штурвалов, выбирая различные имеющиеся стили штурвалов или корректируя их размер и степень непрозрачности. Для штурвалов (за исключением штурвала 2D навигации) предусмотрены два различных стиля: большой штурвал и мини-штурвал.
Размер штурвала управляет размером его сегментов и меток на штурвале, уровень непрозрачности контролирует видимость объектов в модели, расположенных за штурвалом.
Подсказки для штурвалов, информация об инструменте и текст под курсором
При наведении курсора на любую кнопку штурвала отображаются подсказки. Подсказки отображаются под штурвалом и определяют операцию, которая будет выполнена при щелчке на сегменте или при нажатии кнопки.
Аналогично подсказкам, информация об инструментах и текст под курсором отображаются при использовании одной из панелей навигации штурвала. Информация об инструменте отображается, когда панель навигации активна; они содержат основные инструкции по использованию инструмента. В тексте под курсором содержится имя активной панели навигации, расположенной рядом с курсором. Отключение информации об инструментах и текста под курсором распространяется только на сообщения, которые отображаются при использовании мини-штурвалов или суперштурвала.
Отобразить штурвал можно одним из следующих способов.
Отображение стиля штурвала, выбранного в данный момент
На панели навигации щелкните на значке
или
.
Отображение выбранного стиля штурвала
На панели навигации щелкните стрелку под значком "Штурвал" и выберите в контекстном меню стиль штурвала.
Закрытие штурвала
- Нажмите Esc.
- Щелкните небольшой значок "x" в верхнем правом углу штурвала.
- Щелкните правой кнопкой мыши на штурвале и выберите "Закрыть штурвал".
- Нажмите F8.
Закрыть штурвал можно одним из следующих способов.
"Параметры" для вызова диалогового окна "Параметры". Изменение размера штурвалов
- Отобразите штурвал.
- Щелкните правой кнопкой мыши на штурвале и выберите "Параметры".
- В диалоговом окне "Параметры" перейдите на вкладку "Штурвалы" и в разделе "Вид большого штурвала" (или "Вид мини-штурвала") выберите в списке "Размер" вариант "Малый", "Нормальный" или "Большой".
- Нажмите "ОК".
Изменение прозрачности штурвалов
- Отобразите штурвал.
- Щелкните правой кнопкой мыши на штурвале и выберите "Параметры".
- В диалоговом окне "Параметры" перейдите на вкладку "Штурвалы" и в разделе "Вид большого штурвала" (или "Вид мини-штурвала") выберите уровень прозрачности.
Чтобы штурвалы отображались с минимальной прозрачностью, выберите 90%. Значение по умолчанию равно 50%.
- Нажмите "ОК".
Включение подсказок для штурвалов
- Отобразите штурвал.
- Щелкните правой кнопкой мыши на штурвале и выберите "Параметры".
- В диалоговом окне "Параметры" на вкладке "Штурвалы" установите флажок "Показывать подсказки".
При перемещении курсора по штурвалу отображаются подсказки для каждого сектора и каждой кнопки на штурвале.
- Нажмите "ОК".
Включение текста под курсором для штурвалов
- Отобразите штурвал.
- Щелкните правой кнопкой мыши на штурвале и выберите "Параметры".
- В диалоговом окне "Параметры" на вкладке "Штурвалы" установите флажок "Показывать текст у курсора для инструмента".
При работе с выбранными инструментами будут отображаться текстовые подписи.
- Нажмите "ОК".
Включение сообщений для штурвалов
- Отобразите штурвал.
- Щелкните правой кнопкой мыши на штурвале и выберите "Параметры".
- В диалоговом окне "Параметры" на вкладке "Штурвалы" установите флажок "Показывать информацию об инструментах".
При работе с инструментами навигации будут отображаться сообщения.
- Нажмите "ОК".
