Компоненты узла — это 2D элементы ; их можно добавлять как на виды узлов, так и на чертежные виды. Они отображаются только на этих двух типах видов. Они представляются в масштабе модели, а не чертежа.

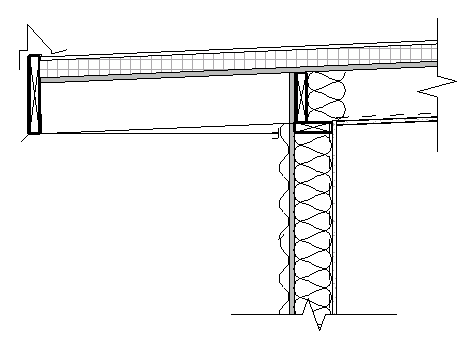

Например, на следующем проекционном виде штыри, изоляция и сайдинг являются компонентами узла.
В Revit линейные компоненты узла создаются с помощью линий. Узел можно разместить на виде, просто указав начало и конец линии. Например, пусть на разрез требуется поместить образец заливки, имитирующий фанеру. Указав начальную и конечную точки компонента узла, можно разместить узел с толщиной и образцом штриховки, заданными для его двумерного компонента. Например, если в свойствах двумерного компонента в раскрывающемся списке "Тип" выбрать 13 мм, то вдоль построенной линии будет размещен лист фанеры толщиной 13 мм. Для изменения толщины фанерного листа предварительно следует редактировать линейный компонент.
Перед чтением этого раздела ознакомьтесь с концепцией семейств. См. раздел Создание загружаемых семейств.
Ниже описана общая процедура создания семейства компонентов узлов, состоящих из плоских (2D) линий. Этапы этой процедуры могут варьироваться в зависимости от конкретной ситуации.
- Создать новое семейство на основе шаблона компонентов узла.
- Используйте инструменты на вкладке "Создание" для создания формы компонента узла. Компоненты узла отображаются на видах в плане Выберите инструмент "Линия" для построения эскиза обозначения. Постройте компонент узла между двумя вспомогательными плоскостями; в зависимости от длины компонент растянется либо сожмется. Совет: Порядок сортировки объектов в семействе можно изменить с помощью инструментов последовательности построения компонента узла. Подробные сведения приведены в разделе Сортировка порядка построения компонентов узла.
- При работе с линиями выберите линию, щелкните вкладку "Изменить | Линии"
панель "Режим"
("Параметры видимости") и выберите виды, в которых будет отображаться данный объект. При работе с цветовыми областями выберите цветовую область, щелкните вкладку "Изменить | Элементы узлов"
панель "Режим" ("Параметры видимости") и выберите виды, в которых будет отображаться данный объект. - Сохраните компонент узла.
