Инструмент "Видовой куб" представляет собой постоянно присутствующий на экране интерфейс, реагирующий на щелчки кнопкой мыши и перетаскивание, который используется для перехода из стандартного вида модели в изометрический и наоборот. При вызове видовой куб отображается в неактивном состоянии в одном из углов окна над моделью. Инструмент "Видовой куб" дает визуальное представление о текущей точке обзора модели в соответствии с изменением вида. При наведении курсора на инструмент "Видовой куб" он становится активным. Можно перетаскивать видовой куб или щелкнуть на нем, перейти на один из имеющихся стандартных видов, наклонить текущий вид или перейти к исходному виду модели.
Настройка отображения видового куба

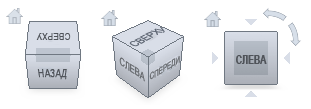

Инструмент "Видовой куб" отображается в одном из двух состояний: неактивном и активном. Если инструмент "Видовой куб" не активен, он по умолчанию отображается частично прозрачным, с тем чтобы не закрывать изображение модели. Будучи активным, он отображается непрозрачным и может перекрывать собой изображение объектов на текущем виде модели.
Кроме управления уровнем непрозрачности в неактивном состоянии, имеется возможность управления следующими свойствами инструмента "Видовой куб":
- Размер
- Положение
- Ориентация по умолчанию
- Отображение компаса
Использование компаса

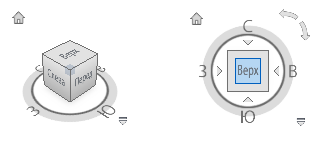

Компас отображается под инструментом "Видовой куб" и указывает, в каком направлении в модели определен "север". Можно щелкнуть на букве направления главного румба на компасе для поворота модели либо щелкнуть и перетащить одну из букв направлений главных румбов или кольцо компаса для интерактивного поворота модели вокруг точки вращения.
Задание размера инструмента "Видовой куб"
- Щелкните на инструменте "Видовой куб" правой кнопкой мыши и выберите "Параметры".
- В диалоговом окне "Параметры" в разделе "Внешний вид видового куба" в раскрывающемся списке "Размер видового куба" выберите размер.
- Нажмите "ОК".
Задание для инструмента "Видовой куб" свойства "Непрозрачность при неактивности"
- Щелкните на инструменте "Видовой куб" правой кнопкой мыши и выберите "Параметры".
- В диалоговом окне "Параметры" в разделе "Внешний вид видового куба" в раскрывающемся списке "Непрозрачность при неактивности:" выберите требуемый вариант.
- Нажмите "ОК".
Отображение компаса под инструментом "Видовой куб"
- Щелкните на инструменте "Видовой куб" правой кнопкой мыши и выберите "Параметры".
- В диалоговом окне "Параметры" в разделе "Компас" установите флажок "Показать компас под видовым кубом (только в текущем проекте)".
Под инструментом "Видовой куб" отображается компас, указывающий направление на север для модели.
- Нажмите "ОК".
Инструмент навигации Autodesk ®"Видовой куб"® дает визуальное представление о текущей ориентации модели. Видовой куб можно использовать для корректировки точки обзора модели.
