Управляющие точки - это опорные точки, управляющие геометрией зависимого сплайна. Управляющие точки, как правило, автоматически создаются при формировании отрезка, кривой или сплайна по свободным точкам.

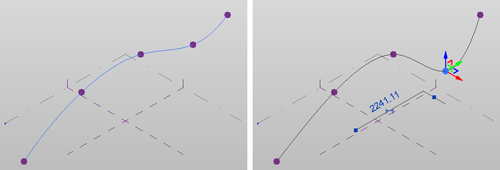

При выборе управляющих точек для них отображаются трехмерные элементы управления.
Управляющие точки создаются из размещенных присоединенных точек. См. раздел Размещение присоединенных точек на сплайне.
Чтобы разместить управляющую точку в области сплайна
- Если рисование выполняется в направлении оси Z, откройте 3D вид; в противном случае выберите вид плана этажа.
- Выберите вкладку "Создание"
панель "Рисование"
"Точечный элемент". - Разместите управляющую точку у сплайна.
- Выберите вкладку "Редактирование | Линии"панель "Выбор"
"Изменить". - Выберите новую присоединенную точку.
- На панели параметров выберите "Сделать точку управляющей".
Точка преобразуется в управляющую точку, с помощью которой можно при необходимости изменить геометрию сплайна.
