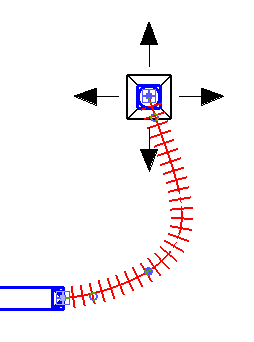

Для корректировки трассировки гибких воздуховодов предусмотрены элементы управления "Соединитель", "Вершина" и "Изменение касательной".
- Символы
(Вершина) отображаются вдоль траектории гибкого воздуховода и позволяют изменять точки, где воздуховод изгибается. - Символ
(Изменить касательную) присутствует в начале и в конце гибкого воздуховода и позволяет скорректировать касательную первого и последнего изгиба. - Символы
(Соединитель) присутствует на каждом конце гибкого воздуховода и используется для изменения положения концов воздуховода. Он позволяет соединить гибкий воздуховод с другим компонентом механического оборудования или отсоединить гибкий воздуховод от системы. При щелчке соединителя правой кнопкой мыши появляется контекстное меню, содержащее команды для добавления и удаления вершин, а когда воздуховод отсоединен от другого компонента — для рисования (присоединения) жестких и гибких воздуховодов.
