Изменение точек расчета площади

Включите и измените точку расчета площади, чтобы изменить ориентацию семейств, учитывающих площадь.

  1. Выберите экземпляр семейства в области рисования.
  2. Выберите вкладку "Изменить|<Элемент>" панель "Режим" (Редактировать семейство).
  3. В Редакторе семейств откройте вид плана этажа семейства.

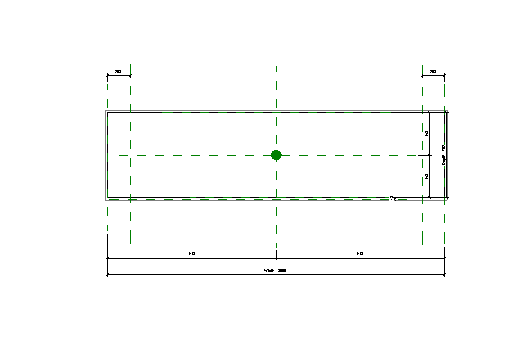

  4. На палитре свойств выберите параметр "Точка расчета площади" в разделе "Прочее". Точки отображаются в области рисования в виде зеленых точек.

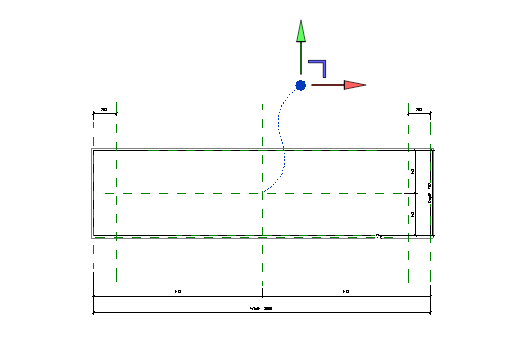

  5. Выберите точку расчета площади и переместите ее в положение, в котором она не будет перекрываться геометрией при размещении в проекте.
    Прим.: Если требуется корректировка точки расчета площади по оси Z, откройте отметку или 3D вид для доступа к элементам управления. Переместите точку аналогичным образом.
  6. Выберите вкладку "Изменить" панель "Редактор семейств" "Загрузить в проект".
