При рисовании эскиза можно в явном виде указать значение для эскизной линии: для этого следует после начала рисования эскиза линии ввести число, называемое интерактивным размером.
Как правило, интерактивные размеры представляют собой линейные размеры, такие как длина отрезка, длина хорды (при рисовании второй точки в процессе построения дуги по трем точкам), длина радиуса (при рисовании дуги, окружности или многоугольника). Если линейные размеры отсутствуют, можно ввести угловой размер, если он применим.
Для некоторых элементов, таких как сплайны и прямоугольники, использование интерактивных размеров невозможно.
Задание длины отрезка с помощью интерактивных размеров

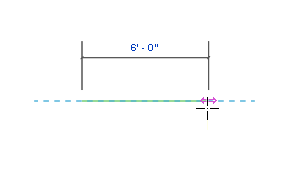

- Начните рисование эскиза линии.

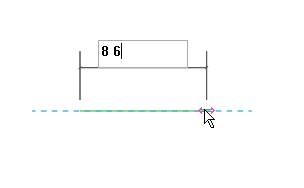

Прим.: Линейные размеры первоначально отображаются полужирным шрифтом синего или черного цвета. - Введите значение длины (длина 8 футов 6 дюймов вводится как 8 6). При вводе числа отображается текстовое поле, как показано на рисунке.
- Нажмите Enter.

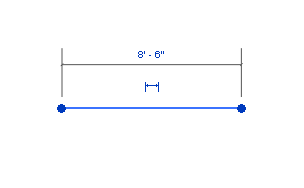

Построенная эскизная линия заданной длины.
