Допускается использование объемных форм для выполнения вырезов в других объемных формах так, как это делается с помощью полых форм. Однако при использовании объемной формы перекрываемая область удаляется, а смежные объемные формы остаются. Вырезание твердотельной геометрии возможно с помощью следующих вариантов объемных форм:
- элементы форм;
- формы с разделенными поверхностями;
- формы с геометрическими комбинациями;
- экземпляры семейств в редакторе формообразующих элементов.
Выполнение выреза в объемной форме с помощью объемной формы

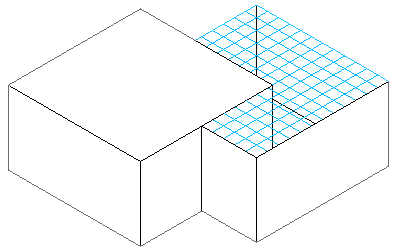

- Создайте две смежные объемные формы.
В данной процедуре объемная форма, в которой выполняется вырез, содержит разделенную поверхность, для демонстрации того, как представлен вырез.
- Выберите вкладку "Изменить"
панель "Геометрия"

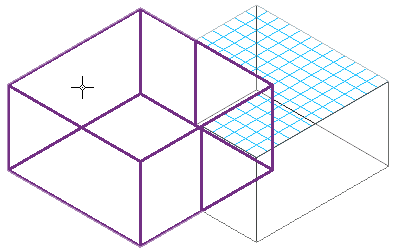

"Вырезать". - Выберите объемную форму, в которой требуется выполнить вырез.

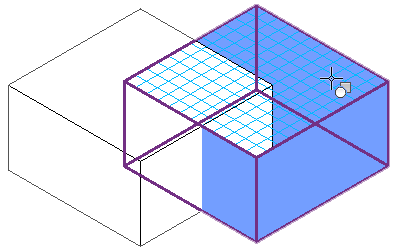

- Выберите режущую объемную форму.

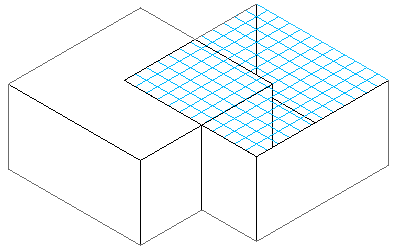

Объемные формы участвуют в заданной операции вырезания. Их можно редактировать с помощью инструментов редактирования форм при сохранении взаимосвязей, сформированных вырезом.
Прим.: Если формообразующий элемент с геометрией, полученной путем вырезания объемной формой, импортируют в проект, он не может взаимодействовать с отдельными объемными формами. Аналогично, если к геометрии с вырезом объемной формой применены уровни, она не распознается в среде проекта.
