Выбор цепей стен или линий

Если несколько элементов (таких как стены или линии) соединены в непрерывную цепь, можно выбрать всю цепь. В цепь могут входить элементы различных типов.

Выбор цепи стен или линий

  1. Выделить любой из элементов цепи.
  2. Нажать клавишу TAB.

    Остальные элементы цепи будут выделены автоматически. Revit

  3. Щелкнуть мышью для выбора всей цепи.

Ниже приведены примеры цепей, которые можно выбрать.

Четыре примыкающие стены

Четыре примыкающие линии разделения зон

Примыкающие стены и линии разделения зон

Если к стене в ее конечной точке примыкает несколько стен, цепь продолжается по той стене, которая отклоняется от текущей на меньший угол. Кроме того, учитывается положение курсора в момент выбора цепи. Цепи могут продолжаться и по стенам, которые не являются явно примыкающими, но в геометрическом смысле соединены в конечных точках. См. раздел Присоединение стен к срединным торцам.

На иллюстрации видно, что в местах примыкания отдельных стен высветились ручки. Если перетащить любую из этих ручек, местоположение примыкания изменится, но стены останутся соединенными. См. раздел Редактирование выбранной цепи.

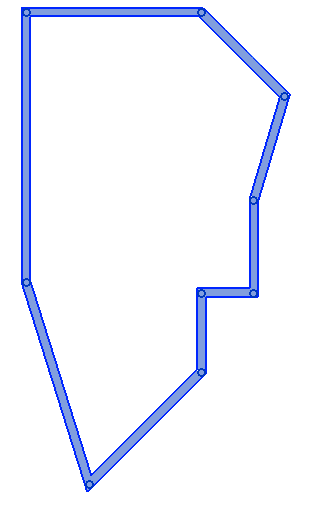

Выбранная цепь стен с ручками управления
