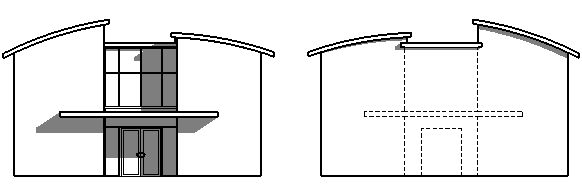

Можно использовать невидимые линии для отображения элементов, не видимых на виде. Например, предположим, что на южном фасаде имеется вход и нужно с помощью невидимых линий показать контур этого входа на северном фасаде.
Прим.: Инструмент "Показать невидимые линии" недоступен в Revit MEP. В Autodesk Revit этот инструмент недоступен для видов, для которых свойство "Категория" установлено на значение "Электрооборудование", "Механизмы" или "Сантехника".
Отображение невидимых линий
- Откройте вид, где один из элементов закрывает собой элемент, который требуется показать с помощью невидимых линий.
Например, в показанном выше случае нужно было бы открыть северный фасад.
- На панели управления видом для параметра "Визуальный стиль" выберите "Каркас".
- Выберите вкладку "Вид"
панель "Графика"
("Показать невидимые линии"). - В области рисования выберите элемент, закрывающий собой скрытый элемент.
- Выберите элемент, который требуется показывать в режиме невидимых линий.
- Нажмите "Изменение", чтобы завершить работу с инструментом "Невидимые линии".
После возврата вида в режим "Невидимые линии" (на панели управления видом следует выбрать для параметра "Визуальный стиль" значение "Невидимые линии") скрытый элемент становится видимым.
