Определение направления балки в балочной системе

При формировании границ балочной системы пользователь может задать направление балок. Все балки системы будут параллельны выбранной линии границы.

Прим.: Для задания направления балочной системы невозможно использовать балки, которые на виде в плане выглядят искривленными.

Процедура указания направления балки

  1. Выберите балочную систему, и щелкните на ленте панель "Режим" ("Редактирование границы").
  2. Выберите на ленте панель "Рисование" ("Ориентация балки").
  3. На панели "Рисование" на ленте выберите один из следующих инструментов.
    Инструмент Действия
    (Линия) Создание эскиза линии или выбор линии модели для задания ориентации балки, независимой от эскизов граничных линий. служит только для этой цели и не может быть использована для формирования замкнутого контура. Выбор эскизной линии, определяющей ориентацию всех балок по условию параллельности.
    (Выбрать линии) Выбор эскизной линии, определяющей ориентацию всех балок по условию параллельности.
    (Указание опорных элементов) Выбор балок или несущих стен, определяющих ориентацию всех балок по условию параллельности.

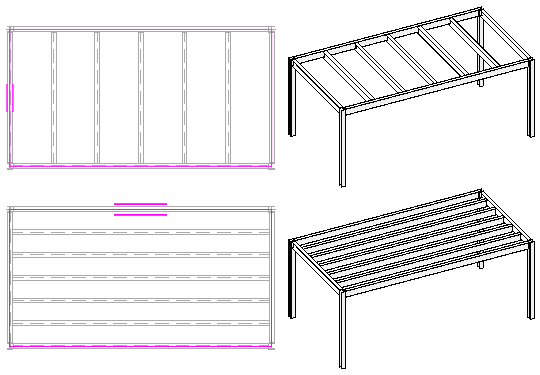

Ниже приведено изображение выбранной линии эскиза и сформированное направление балки.
