- Задайте положение новых опорных плоскостей, выровняв их по основным осям планируемой геометрии.
- Присвойте каждой опорной плоскости имена, позволяющие назначать их текущими рабочими плоскостями. Имя позволит опознать опорную плоскость и выбрать ее в качестве рабочей плоскости.
- Задайте для опорных плоскостей свойство, которое позволит выполнять к ним размерную привязку при размещении семейства в проекте.
Перед созданием геометрии семейств следует построить эскизы опорных плоскостей. После этого станет возможной привязка эскизов и геометрии к опорным плоскостям.

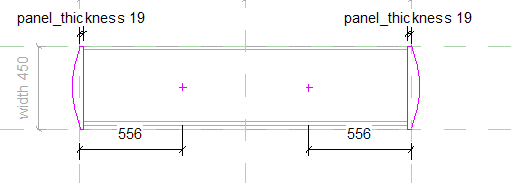

Семейство книжных шкафов, созданное с помощью структуры опорных плоскостей

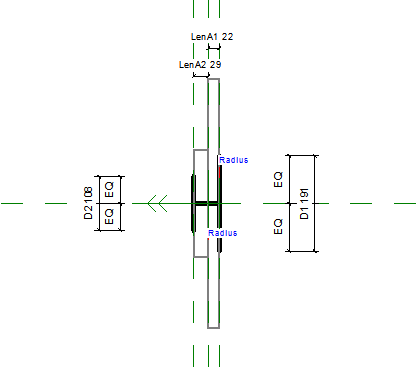

Семейство фланцев, созданное с помощью структуры опорных плоскостей

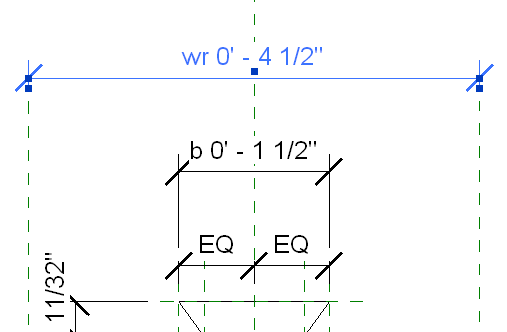

Семейство металлической опалубки, созданное с помощью структуры опорных плоскостей
Размещение опорных плоскостей
- Выберите вкладку "Создание"
панель"База"
(Опорная плоскость). - Задайте начальную и конечную точки опорной плоскости.
- Присвойте имя опорной плоскости для ее идентификации при открытии других видов:
- Выберите опорную плоскость, перейдите к палитре "Свойства" и в области "Идентификация" в поле "Имя" введите имя опорной плоскости.
- Нажмите кнопку "Применить".
