Обзор стилей отображения результатов расчета

Стили отображения результатов расчета используются для визуального представления результатов расчета, созданных в приложении-надстройке. Стили отображения постоянно хранятся в Revit для использования в виде проекта. Для активного вида можно выбрать другой стиль и немедленно применить его к результатам расчетов.

Прим.: Результаты расчета можно создать и отобразить только в среде проекта. Они недоступны в редакторе семейств.

Один и тот же стиль можно использовать для отображения различных результатов в разных видах проекта:

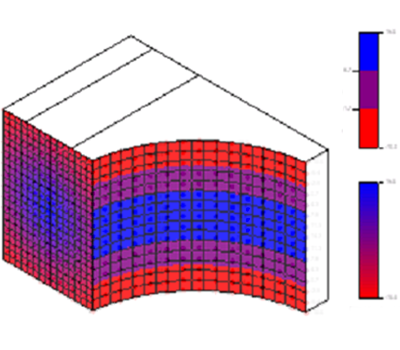

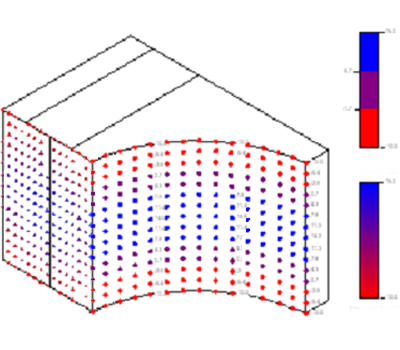

Раскрашенная поверхность Результаты анализа выделяются цветом.	Маркеры с текстом Отображение цветной графической фигуры в каждой точке данных. Для каждой точки существуют соответствующие настраиваемые числовые значения, представляющие результаты расчета.

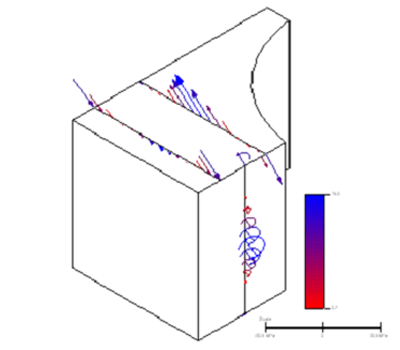

Диаграммы с текстом Отображение цветной диаграммы, созданной на основе точек данных расчета. Диаграмма может содержать типы линий от кривой до контура диаграммы. Для каждой точки существуют соответствующие настраиваемые числовые значения, представляющие результаты расчета.	Векторы с текстом Отображение цветных векторных стрелок, созданных на основе точек данных расчета. Векторы могут начинаться от осей точек данных, заканчиваться ими или проходить вокруг них. Для каждой точки существуют соответствующие настраиваемые числовые значения, представляющие результаты расчета.
Форма с деформацией Отображение деформации аналитической модели. Деформация — это вектор смещения в выбранных пользователем точках на аналитических поверхностях и кривых.

Прим.: При выборе параметров "Раскрашенная поверхность" и "Маркеры с текстом" результаты расчета не отображаются в видах, в которых используется визуальный стиль "Каркас". Это справедливо только для результатов на поверхностях (для раскрашенных поверхностей и маркеров с текстом).
