Инструмент "Краска" назначает материал выбранной грани элемента или семейства; он не изменяет структуру элемента. См. раздел Материалы.
Пример

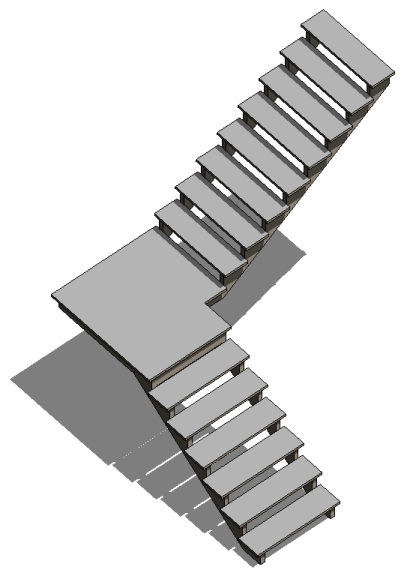

Лестница до назначения материала

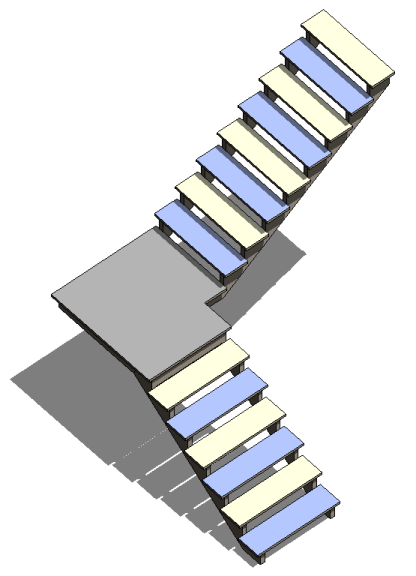

Лестница после назначения материала
К элементам, которым можно назначать материалы, относятся стены, крыши, формообразующие элементы, семейства и перекрытия.
Если элемент выделяется при подведении курсора к нему, значит назначение материала для него разрешено. Инструмент "Краска" особенно удобен для назначения материалов разделенным граням. См. раздел Разделение граней.
Если материалу соответствует моделирующий образец штриховки, линии этого образца можно выбирать для нанесения размеров и выравнивания. См. разделы Образцы заливки и Образцы модели.
Назначение материала поверхности
- Выберите вкладку "Изменение"
панель "Геометрия"
("Краска"). - В Диспетчере материалов выберите материал. Обратите внимание на то, что поиск материала возможен только при условии выбора инструмента "Краска". Сведения о редактировании внешнего вида материала приведены в разделе Изменение свойств визуального образа материала.
- Поместите курсор на грань элемента, чтобы она выделилась. В случае затруднений при выборе требуемой грани воспользуйтесь клавишей Tab.
Если грани уже был назначен материал, его имя отображается в строке состояния.
- Щелкните мышью, чтобы назначить материал.
- В диалоговом окне "Диспетчер материалов" нажмите кнопку "Готово".
Подробнее об окраске поверхностей
- Материалы не могут назначаться экземплярам семейств в проекте. Присвоение материалов граням должно выполняться в редакторе семейств.
- Для удаления краски выберите "Удалить краску".
- Материал можно назначить грани колонны. Однако если в проекте необходимо разместить несколько колонн, предпочтительнее создать колонну и назначить материал в редакторе семейств.
- Находясь в редакторе семейств, можно создать параметр семейства, в котором хранится материал для типоразмера. Впоследствии для назначения материала достаточно будет изменить этот параметр. Подробные сведения о создании параметра см. в разделе Создание параметров.

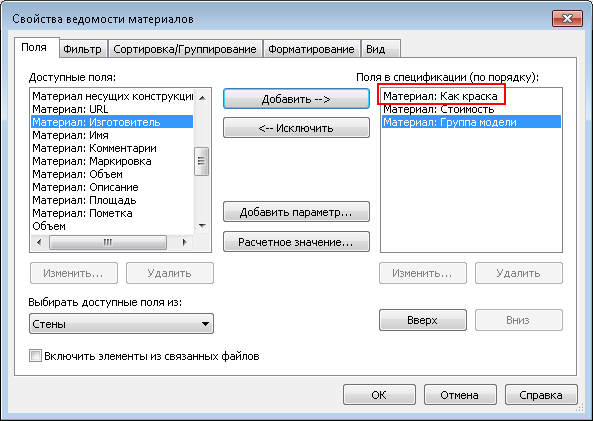

- При составлении количественных отчетов и планировании материалы, к которым применяется краска, отличаются от используемых в качестве материала корпуса элементов объекта-основы. См. раздел "Создание ведомости материалов".
