Базовые сведения о цветовых схемах

Цветовые схемы могут быть полезны для графической иллюстрации категорий пространств. Например, цветовые схемы можно создавать в зависимости от имени, занимаемой площади, занятости, назначения и т.д. Чтобы создать цветовую схему помещений по функциональному назначению, значение параметра "Назначение" следует задать для каждого помещения. Схема формируется на основе совокупности этих значений. Затем для описания назначения цветов можно добавить легенду цветовой схемы.

Цветовые схемы на основе любых значений параметров можно применять для следующих элементов:

Элементы Revit Architecture

• помещения;
• зоны;

Для использования цветовых схем необходимо определить в проекте помещения или зоны.

Элементы Revit MEP

• помещения
• зоны;
• пространства и зоны;
• трубопроводы или воздуховоды.

Для использования цветовых схем в проекте должны быть определены помещения, площади, пространства, зоны, трубопроводы или воздуховоды.

Значения параметров задаются на палитре свойств.

Примеры

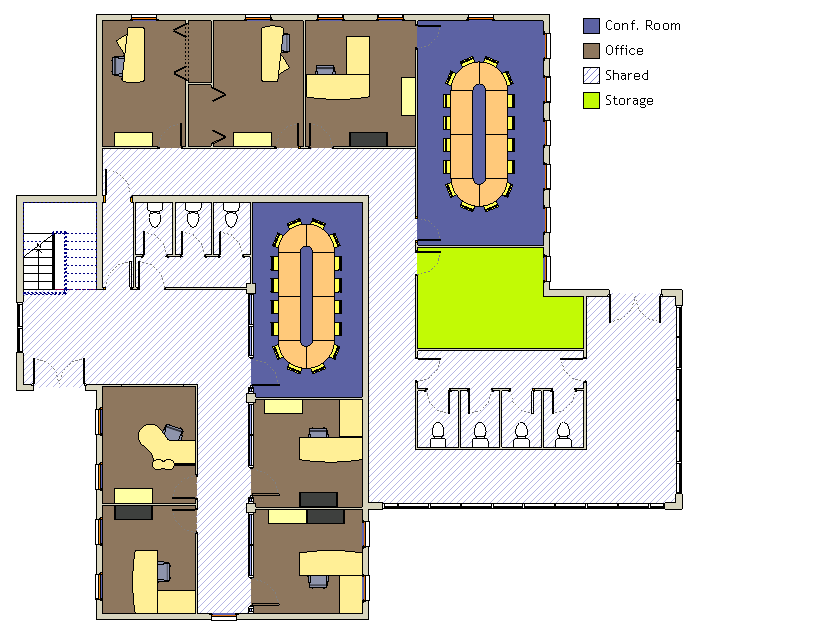

На рисунке показан вид в плане с цветовой схемой, созданной на основе заданных для каждого помещения значений, например значения "Офис" и "Склад" для параметра "Назначение".

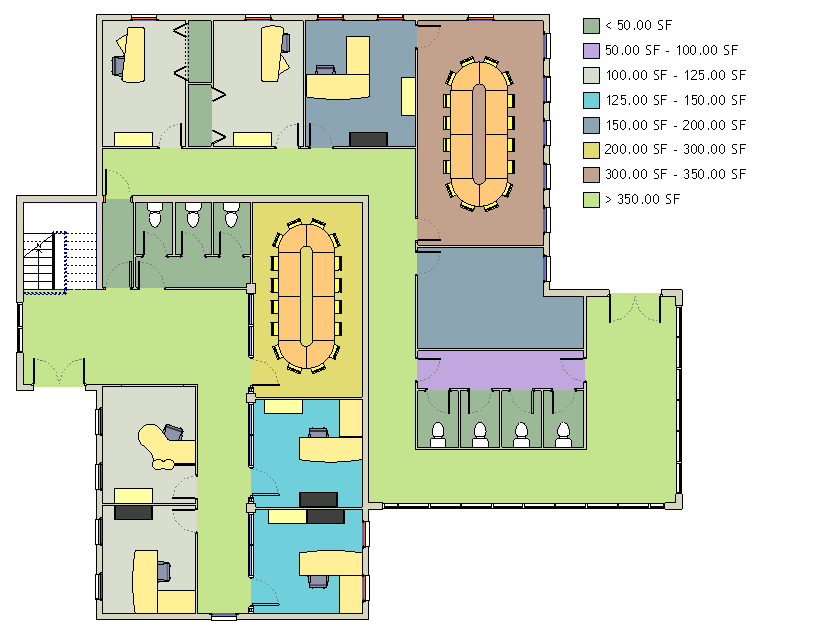

На следующей иллюстрации показан вид в плане с цветовой схемой, созданной на основе диапазона заданных значений, в данном примере — площади помещений.
